鐵路人員考試高員三級-電子工程電子學大意111 年第 15 題單選題

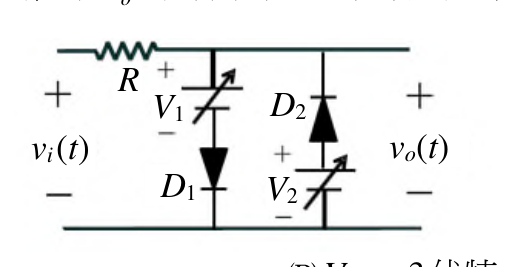

vi(t)=10sin(ωt) 伏特的正弦信號輸入圖示的理想截波電路( D1 與 D2 為理想二極體),則偏壓電源 V1 與 V2 為下列那一種組合時,輸出信號 vo 的峰對峰電壓值將為 6 伏特?
AV1=−1 伏特,V2=7 伏特正確答案
BV1=3 伏特,V2=9 伏特
CV1=2 伏特,V2=8 伏特
DV1=4 伏特,V2=−2 伏特
A正確答案
理想截波電路中,D1/D2限制輸出範圍,峰對峰=上限−下限=6V,需找正確V1、V2組合使截波區間為6V。
逐選項解析
BV1=3 伏特,V2=9 伏特✕ 易錯陷阱
V1=3V、V2=9V:若截波上限由V1決定=3V,下限由−V2決定=−9V,峰對峰=3−(−9)=12V≠6V;不符合條件。
CV1=2 伏特,V2=8 伏特✕ 易錯陷阱
V1=2V、V2=8V:截波上限=2V,下限=−8V,峰對峰=2−(−8)=10V≠6V;不符合。
