鐵路人員考試高員三級-電子工程電子學大意111 年第 18 題單選題

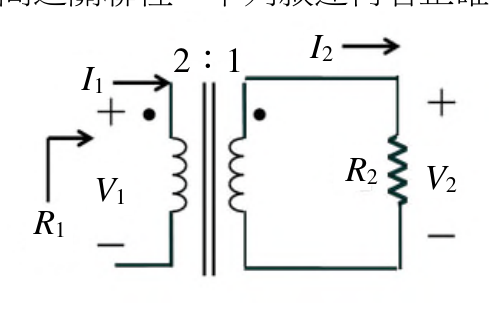

圖示理想變壓器中有關初級電壓（ $V_{1}$ ）、初級電流（ $I_{1}$ ）及輸入等效電阻（ $R_{1}$ ），次級電壓（ $V_{2}$ ）、次級電流（ $I_{2}$ ）及負載電阻（ $R_{2}$ ）間之關聯性，下列敘述何者正確？

題目圖片

A

V_{1} = 2 V_{2}

正確答案

B

I_{1} = 2 I_{2}

C

R_{1} = 2 R_{2}

D

I_{1} V_{1} = 2 I_{2} V_{2}

答案與詳解

A

正確答案

匝數比2:1的理想變壓器，電壓比等於匝數比，V1=2V2；電流比反比，I1=I2/2；阻抗比為匝數比平方，R1=4R2。

為什麼答案是 A

理想變壓器電壓比等於匝數比：V1/V2 = N1/N2 = 2/1，故 V1 = 2V2，敘述正確。圖中初級線圈左側標示匝數2、次級右側標示1，點號同側表示同極性。
