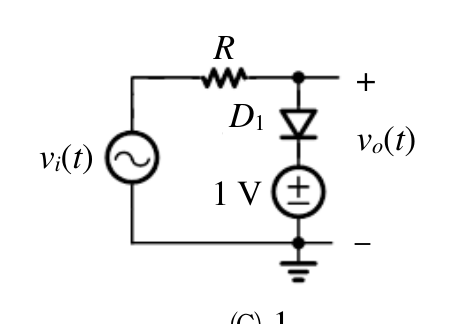

圖中二極體 $D_1$ 之導通電壓為 0.7 伏特，導通電阻為 $0\Omega$ ， $R=10\Omega$ ，若輸入電壓 $v_i(t)=3\sin 10t$ 伏特，則 $v_o(t)$ 的最大值為多少伏特？

圖中vo取自D1陽極頂端(+)到電路底端(-)，即D1與1V電池串聯支路的兩端電壓。D1導通時vo = VD1 + V電池 = 0.7 + 1.0 = 1.7V，此為箝位（clamp）行為，輸出最大值固定為1.7V。
