鐵路人員考試高員三級-電子工程電子學大意111 年第 28 題單選題

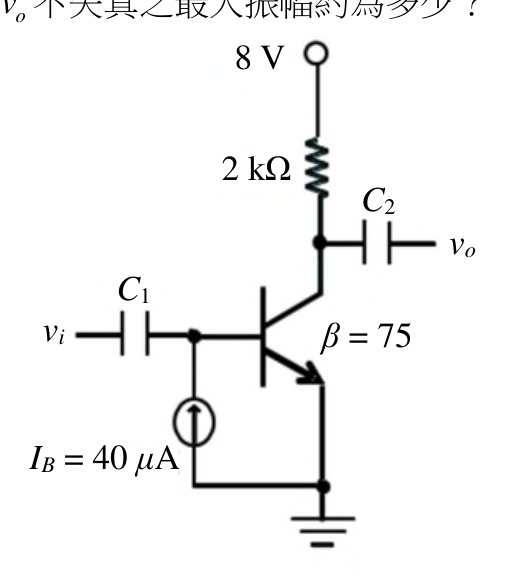

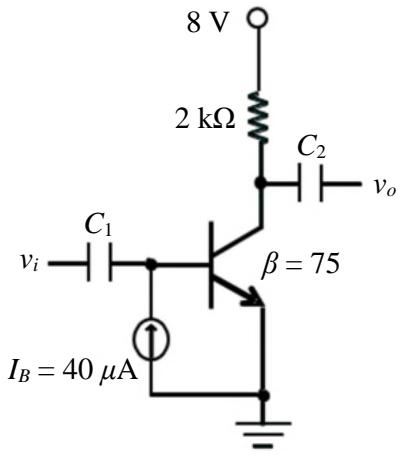

圖示的電晶體放大電路，求輸出 vo 不失真之最大振幅約為多少？
B正確答案
NPN電晶體共射極放大電路，電流源偏壓IB=40μA、β=75、RC=2kΩ、VCC=8V，求集極擺幅不失真最大振幅為2V。
為什麼答案是 B
ICQ=75×40μA=3mA，VCQ=8-3m×2k=8-6=2V。向下擺幅受飽和限制約2V，向上擺幅受截止限制約6V，最小值為2V，故最大不失真振幅≈2V。
載入中…
完整詳解
Pro · 無限重點 NPN電晶體共射極放大電路，電流源偏壓IB=40μA、β=75、RC=2kΩ、VCC=8V，求集極擺幅不失真最大振幅為2V。
先算ICQ=β×IB=3mA，VCQ=VCC-ICQ×RC=8-6=2V。輸出向下最多擺2V（飽和限制），向上最多擺6V（截止限制），取小值→最大振幅≈2V。
逐選項分析
A✕
1V低估了可用擺幅，VCQ=2V時向下可擺2V，不是1V。
B✓ 正確
ICQ=75×40μA=3mA，VCQ=8-3m×2k=8-6=2V。向下擺幅受飽和限制約2V，向上擺幅受截止限制約6V，最小值為2V，故最大不失真振幅≈2V。
C✕ 陷阱
2.8V可能誤算了靜態點或混淆了峰對峰與單側振幅，實際向下擺幅僅2V。
D✕
3.8V接近VCC/2附近，但本題VCQ=2V偏低，不可能有3.8V的單側擺幅。
本題直流工作點計算步驟
| 步驟 | 公式 | 數值 |
|---|
| 基極電流 | IB（電流源給定） | 40 μA |
| 集極電流 | ICQ = β × IB | 75 × 40μ = 3 mA |
| 集極電壓 | VCQ = VCC − ICQ × RC | 8 − 3m × 2k = 2 V |
| 向下擺幅（飽和限制） | VCQ − VCE(sat) ≈ VCQ − 0 | ≈ 2 V |
| 向上擺幅（截止限制） | VCC − VCQ | 8 − 2 = 6 V |
| 最大不失真振幅 | min(向下, 向上) | min(2, 6) = 2 V |
本題陷阱在於VCQ=2V偏向飽和側，向下擺幅只有2V，向上有6V。若誤以為取「兩側平均」或直接用VCC/2計算，會得到錯誤答案(C)2.8V或(D)3.8V。正確做法是取兩個方向擺幅的最小值，以確保正負半週均不失真。
