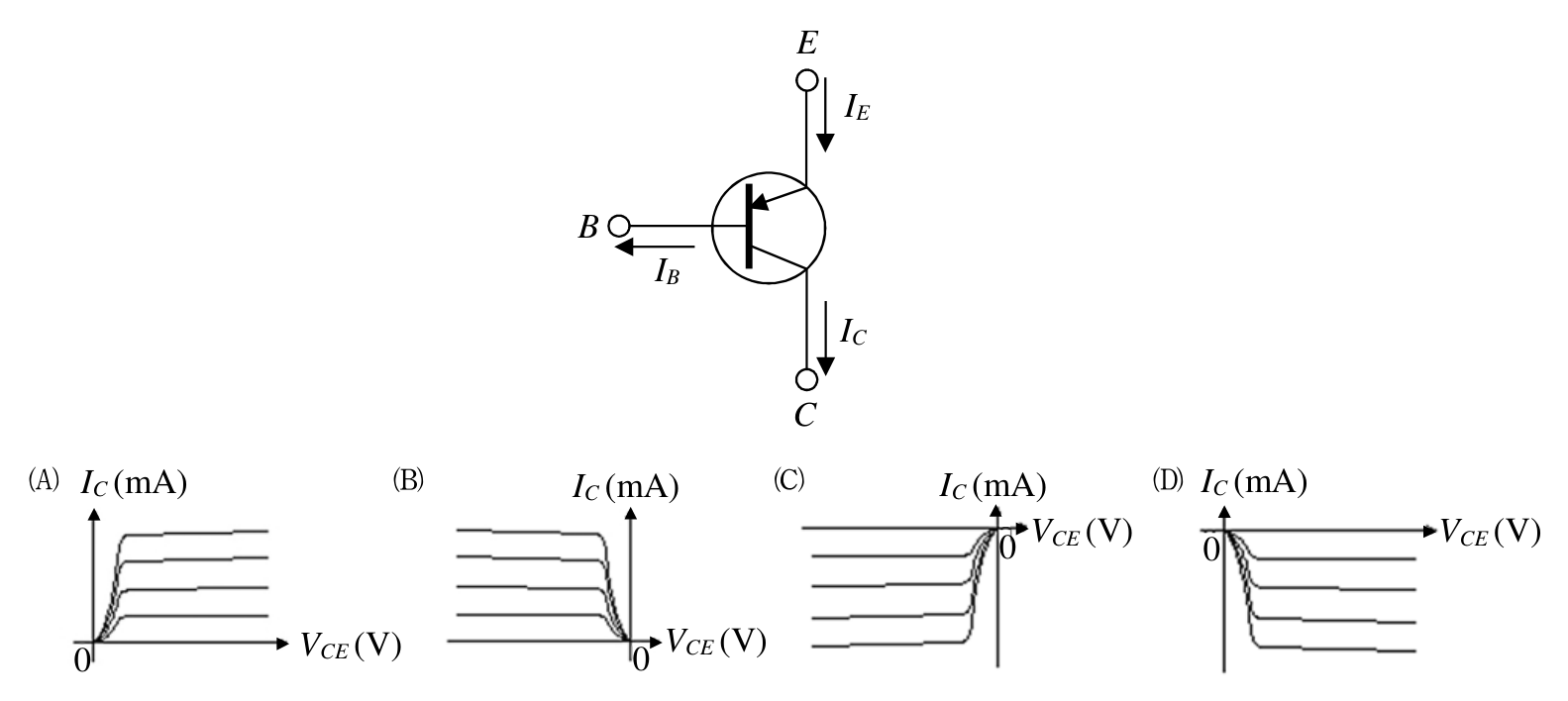

如圖所示之 PNP 雙極性電晶體（BJT），下列何者為其輸出特性曲線圖？
A曲線A
B曲線B正確答案
C曲線C
D曲線D
答案與詳解
為什麼答案是 B
選項B的曲線位於VCE負半軸方向，IC也為負值區域，且呈現典型BJT輸出特性：飽和區(曲線急劇上升段)、主動區(曲線趨於水平的多條平行線，對應不同IB級距)、崩潰區(右側急劇下降)。此形狀與PNP BJT電流方向定義完全吻合。
考點：NPN vs PNP象限考點：PNP輸出特性曲線考點：曲線位置錯誤考點：曲線形狀錯誤
