警察鐵路電子學大意111 年第 6 題單選題

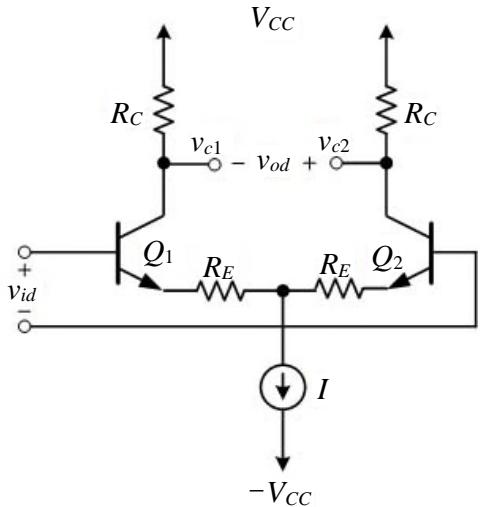

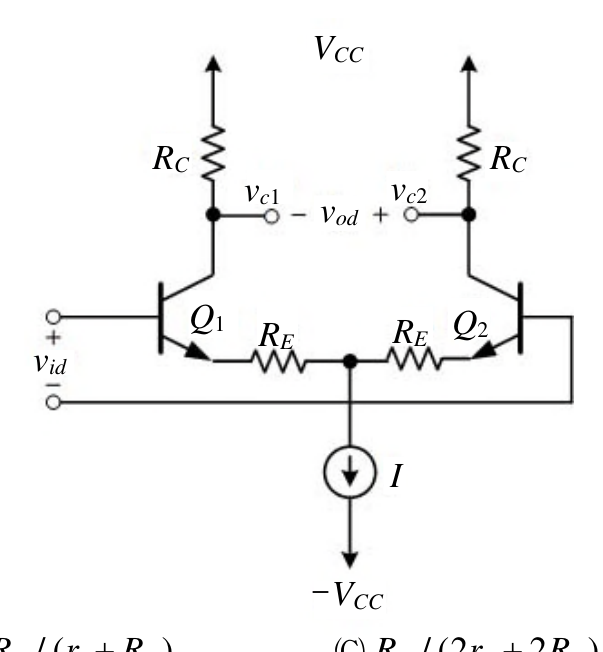

如圖為雙極性差動式放大器含射極電阻 $R_{E}$ ，已知電晶體 $Q_{1}$ 和 $Q_{2}$ 的基極內電阻 $r$ 、射極內電阻 $r_{e}$ 、轉導 $g_{m}$ 、共基極電流增益 $α$ 和共射極電流增益 $β$ （ $β = 1/ (1 - α)$ ）等參數均相同，試求差動增益 $A_{d} = v_{o d} / v_{i d}$ 之值？

題目附圖

A

R_{C} / (2 r_{e} + 2 R_{E})

B

R_{C} / (r_{e} + R_{E})

正確答案

C

R_{C} / (2 (r_{e} + 2 R_{E}))

D

R_{C} / (2 (r_{e} + R_{E}))

答案與詳解

B

正確答案

差動對含射極電阻RE的差動增益：對半路分析，每側等效為共射極放大器，增益為RC/(re+RE)。

為什麼答案是 B

差動輸入時，尾電流源節點為AC虛地，每半路輸入為vid/2，射極等效阻抗為re+RE，集極負載為RC，差動增益=(RC)/(re+RE)，正確。

考點：差動半路分析錯誤考點：差動半路增益考點：分母計算錯誤考點：單端vs差動混淆
