初考-電子工程電子學大意105 年第 19 題單選題

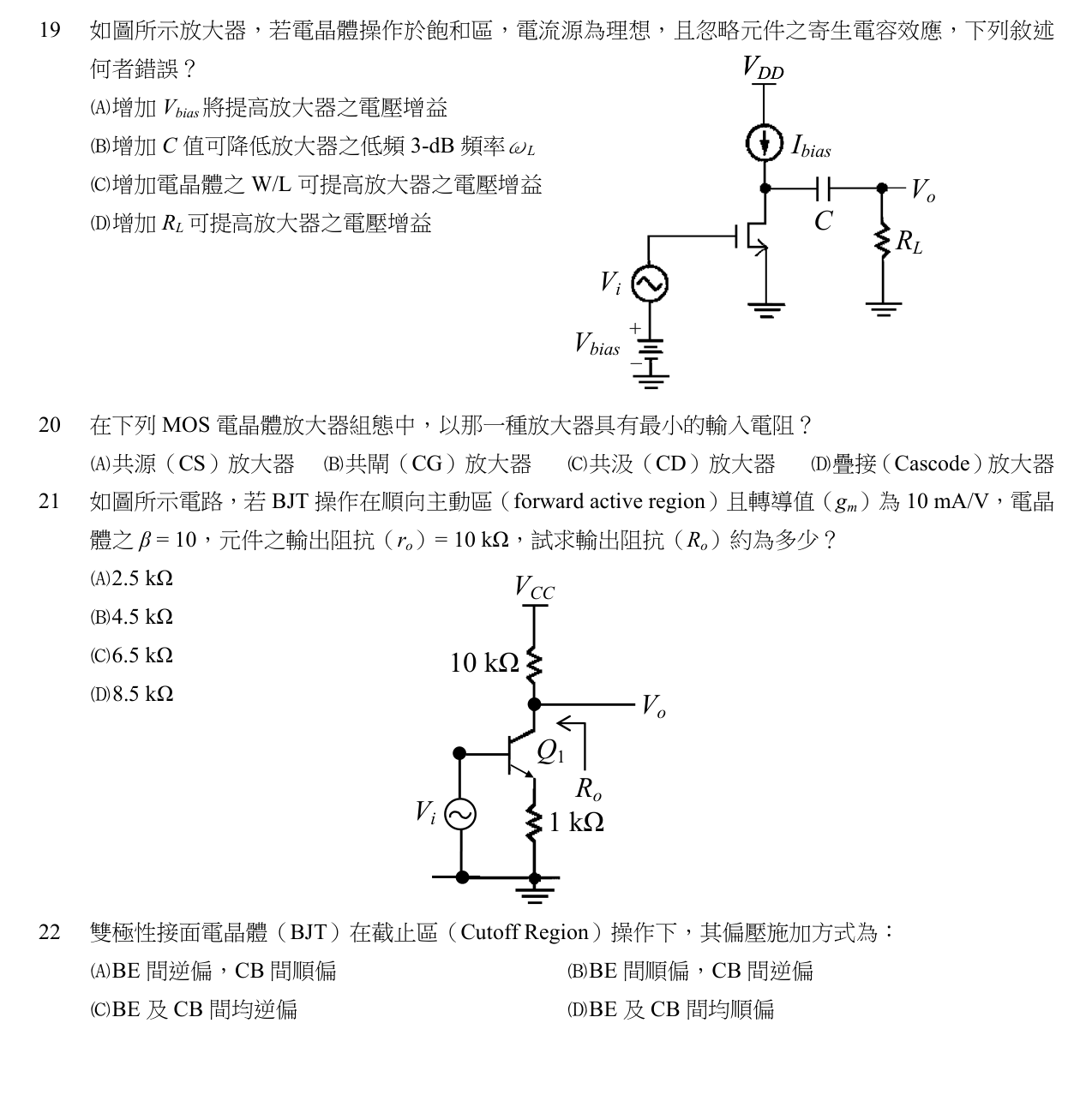

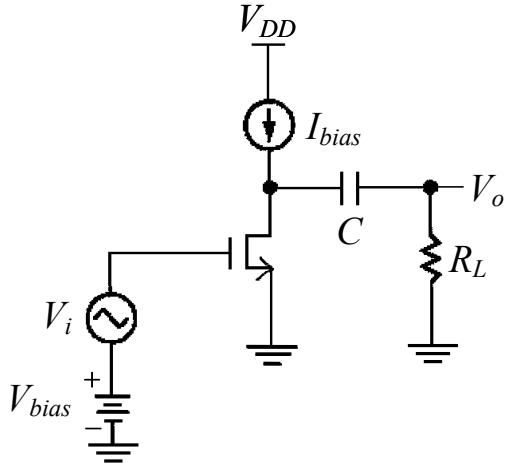

如圖所示放大器，若電晶體操作於飽和區，電流源為理想，且忽略元件之寄生電容效應，下列敘述何者錯誤？

題目附圖

A增加 Vbias 將提高放大器之電壓增益正確答案

B增加 C 值可降低放大器之低頻 3-dB 頻率ωL

C增加電晶體之 W/L 可提高放大器之電壓增益

D增加 RL 可提高放大器之電壓增益

答案與詳解

A

正確答案

此為共源(CS)放大器，汲極接理想電流源(無限大輸出阻抗)，輸出經C耦合至RL；電壓增益 \(A_v=-g_m R_L\)，與 Vbias 無關，故(A)錯誤。
