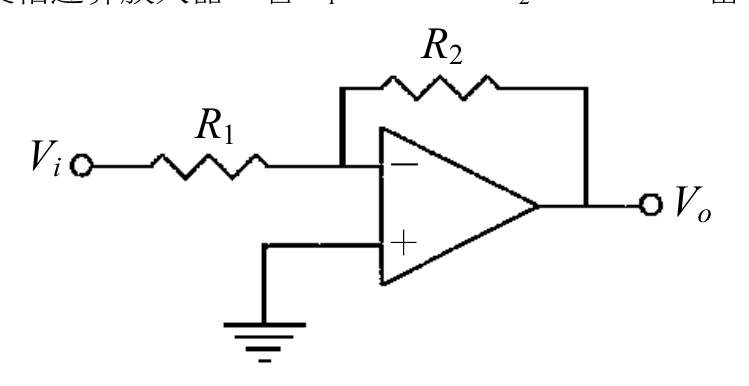

如圖所示電路，一個理想反相運算放大器，若 R1 = 20 kΩ、R2 = 100 kΩ，當 Vi = 0.2 V 時，求流經 R2 電流為多少？
A2 μA
B10 μA正確答案
C20 μA
D0.2 mA
答案與詳解
為什麼答案是 B
虛短路→V⁻=V⁺=0V（虛地），I_R1=Vi/R1=0.2V/20kΩ=10μA；理想OPA輸入端電流為零，故I_R2=I_R1=10μA，正確
考點：電流路徑錯誤考點：虛地+KCL考點：電阻值混用考點：單位換算錯誤
載入中…
虛短路→V⁻=V⁺=0V（虛地），I_R1=Vi/R1=0.2V/20kΩ=10μA；理想OPA輸入端電流為零，故I_R2=I_R1=10μA，正確
