初考-電子工程電子學大意105 年第 39 題單選題

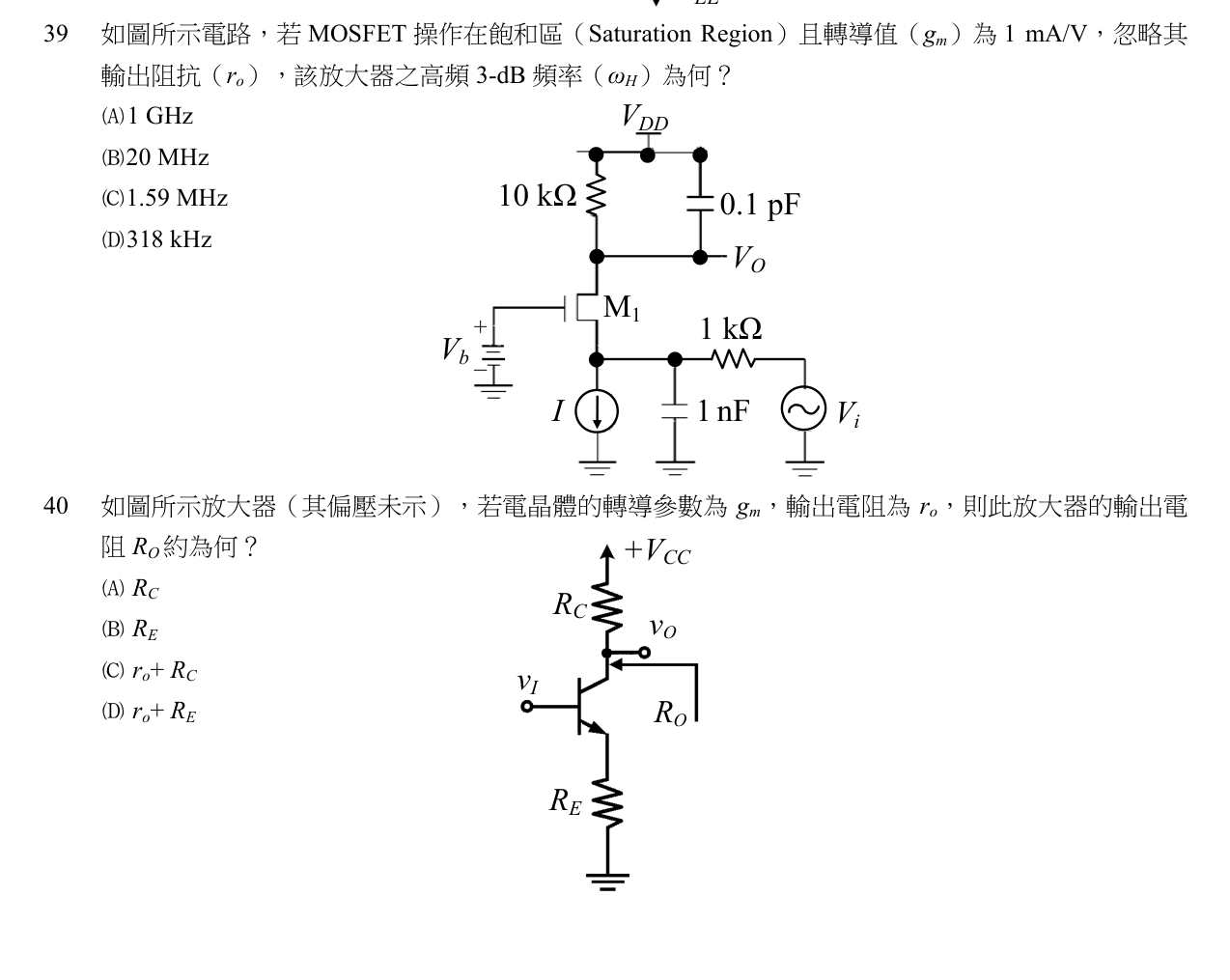

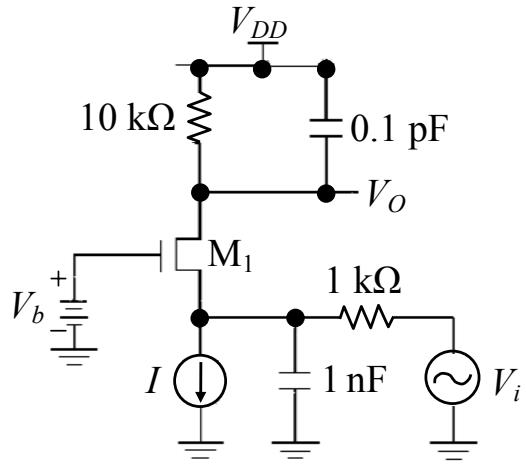

如圖所示電路，若 MOSFET 操作在飽和區（Saturation Region ）且轉導值（ $g_{m}$ ）為 $1 mA/V$ ，忽略其輸出阻抗（ $r_{o}$ ），該放大器之高頻 3-dB 頻率（ $ω_{H}$ ）為何？

1 GHz

20 MHz

1.59 MHz

318 kHz

正確答案

答案與詳解

正確答案

閘極接 $V_b$（共閘極組態），輸出端時間常數由 $R_D=10\,\mathrm{k\Omega}$ 與 $C=0.1\,\mathrm{pF}$ 決定，$f_H=1/(2\pi R_D C)\approx 159\,\mathrm{kHz}$... 但選 D 318 kHz 對應 $\omega_H$。
