初考-電子工程
105 年 · 第 17 題
初考-電子工程
電子學大意
105 年
第 17 題
單選題

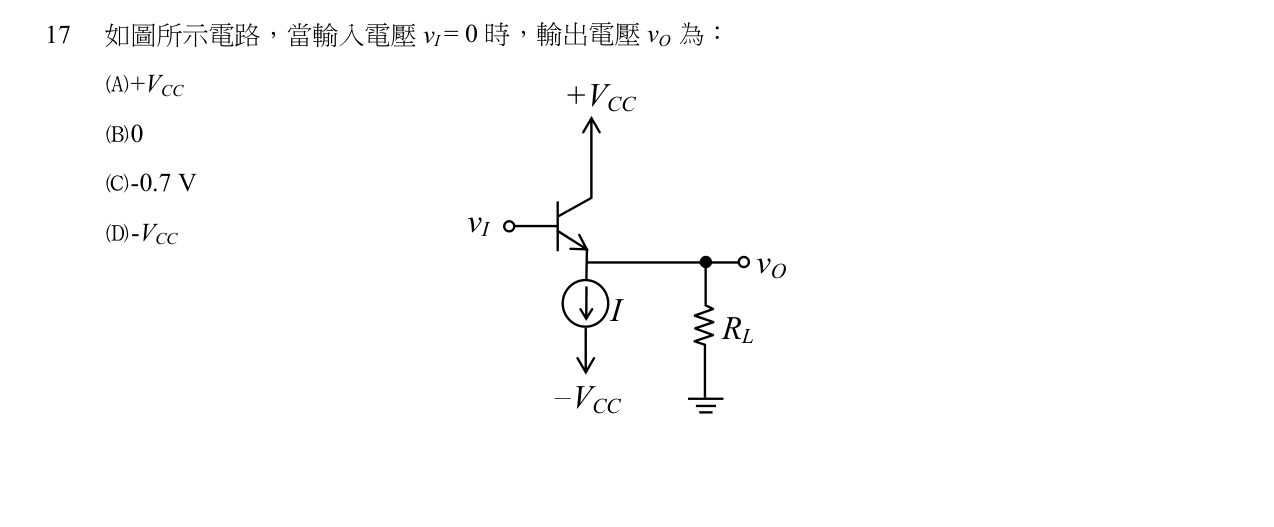

如圖所示電路，當輸入電壓 vI = 0 時，輸出電壓 vO 為：
A
+VCC
B
0
C
-0.7 V
正確答案
D
-VCC
答案與詳解
C
正確答案
此為 NPN 射極隨耦器（共集極）。當 vI = 0 時，vO = vI − VBE ≈ −0.7 V。
