五等-電子工程電子學大意112 年第 12 題單選題

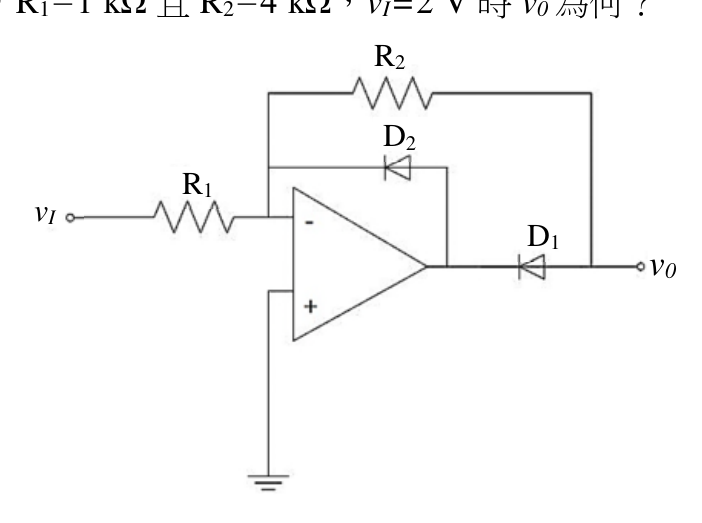

如圖所示理想放大器電路,R1=1 kΩ 且 R2=4 kΩ,vI=2 V 時 v0 為何?

題目圖片
A
B正確答案
C
D
答案與詳解
B
正確答案
此電路為理想運算放大器反相放大器,D1/D2為精密整流用二極體,vI=2V(正值)時D2導通形成負回授,增益=-R2/R1=-4,vo=-8V。

逐選項解析

A-0.7 V✕ 易錯陷阱
-0.7V是把D2當成普通矽二極體正向壓降直接套用的錯誤答案。理想二極體壓降為0,且此電路是反相放大,增益不是-1,所以不是-0.7V。
B-8 V✓ 正確
C0.7 V✕ 易錯陷阱
0.7V是將二極體壓降正向套用的錯誤。此電路為理想op-amp,二極體視為理想,且增益為-4而非+1,輸出不可能為正值當vI為正值時(反相組態)。
D8 V✕ 易錯陷阱
