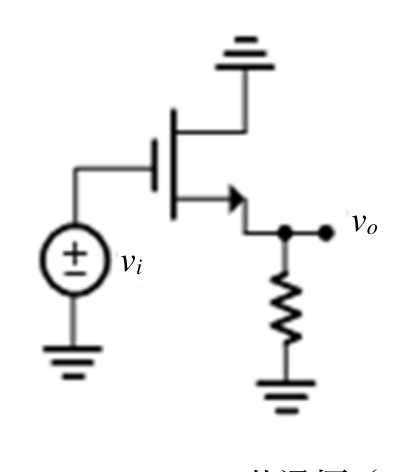

圖示為電晶體放大器的小訊號交流等效電路，其中 vi 為輸入訊號、vo 為輸出訊號，則此放大器為何種放大器？
A共源極（CS）放大器
B共汲極（CD）放大器正確答案
C共基極（CB）放大器
D共閘極（CG）放大器
答案與詳解
為什麼答案是 B
圖中閘極(G)接vi輸入、汲極(D)頂端接電源(AC短路為地)、源極(S)接負載電阻並引出vo。汲極為交流共同端，符合共汲極(CD)定義，又稱源極隨耦器。
考點：CS組態辨識考點：CD/源極隨耦器考點：BJT vs MOSFET術語考點：CG組態辨識
