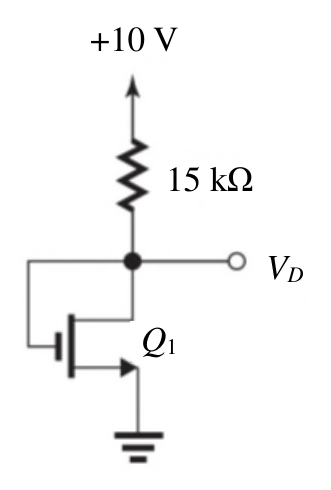

有一如圖之 MOSFET 電路，若 Vtn=2 V ，μnCox(W/L)=200 μA/V2，R=15 kΩ，λ=0，則 VD 應為何？

【112 112 年地方特】電子學大意第25題：有一如圖之 MOSFET 電路，若 Vtn=… 答案與詳解

C

正確答案

NMOS二極體接法(Gate接Drain)，VGS=VDS，工作於飽和區，由KVL與ID公式聯立求VD≈4V。

為什麼答案是 C

設VD=VGS（Gate、Drain同節點，Source接地），飽和區ID=(100μ)(VD−2)²。KVL：VD=10−15k×ID。代入：VD=10−15k×100μ×(VD−2)²=10−1.5(VD−2)²。令x=VD−2：x+2=10−1.5x²→1.5x²+x−8=0→x=2（取正根），VD=4V。

考點：臨界電壓誤判考點：KVL自洽驗證考點：NMOS飽和區聯立
