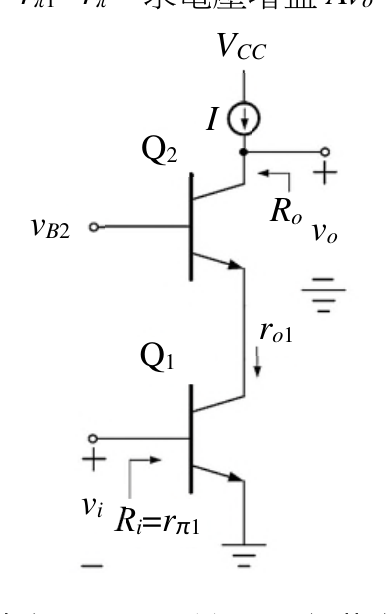

如圖 BJT 串疊電路中，Q1 和 Q2 的互導分別為 $g_{m1}=g_{m2}=g_m$，輸出內阻分別為 $r_{o1}=r_{o2}=r_o$，輸入內阻分別為 $r_{\pi 1}=r_{\pi 2}=r_{\pi }$，定電流源為 $I$。若 $R_i=r_{\pi 1}=r_{\pi }$，求電壓增益 $A_{vo}=v_o/v_i$ 近似為何？

正確答案。Q1為共射極，其負載為ro1//rπ2(Q2的輸入阻抗)，Q1段增益 = -gm·(ro1//rπ)。Q2為共基極，其電壓增益 ≈ gm·ro2(負載為定電流源ro≈∞，故Q2輸出端等效負載用ro2)。整體 Avo = (-gm·(ro//rπ))·(gm·ro) = -(gm²)·ro·(ro//rπ)。
