五等-電子工程電子學大意112 年第 19 題單選題

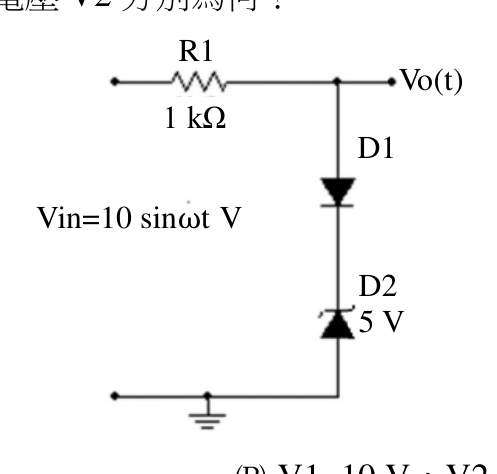

如圖包含二極體（D1）與稽納二極體（D2）之截波電路，D1 與 D2 在順向導通時視為理想，此截波電路輸出信號最高電壓 V1 與最低電壓 V2 分別為何？
AV1=10 V, V2=-5 V
BV1=10 V, V2=0 V
C$\mathrm{V}1 = 0\mathrm{V}$ , $\mathrm{V}2 = -10\mathrm{V}$
DV1=5 V, V2=-10 V正確答案
D正確答案
D1（理想二極體）+D2（5V稽納）串聯截波：正半週被稽納5V夾頂，負半週被D1反向截止夾底在-10V（但實際底部為輸入最負值），V1=5V、V2=-10V
為什麼答案是 D
正半週Vin>0：D1順偏（理想，壓降0V），D2稽納反向崩潰穩壓在5V，故Vo被夾頂在5V。負半週Vin<0：D1反偏截止，電路開路，Vo=Vin，最低達-10V（峰值）。V1=5V，V2=-10V正確。
載入中…
完整詳解
Pro · 無限重點 D1（理想二極體）+D2（5V稽納）串聯截波：正半週被稽納5V夾頂，負半週被D1反向截止夾底在-10V（但實際底部為輸入最負值），V1=5V、V2=-10V
正半週：Vin>0時D1順偏，D2稽納反向崩潰夾在5V → Vo最高=5V。負半週：Vin<0時D1反偏截止，Vo=Vin最低=-10V。答案D。
逐選項分析
A✕ 陷阱
V1=10V誤以為正半週完全通過；V2=-5V混淆了稽納電壓方向。正半週被D2稽納夾在5V，而非10V通過。
B✕
V2=0V誤以為D1反偏時Vo被夾在0V，但D1理想截止時Vo直接等於Vin（無接地路徑），負半週Vo可到-10V。
C✕
V1=0V完全錯誤。正半週D1順偏+D2稽納崩潰，Vo被夾在+5V而非0V。整體方向判斷相反。
D✓ 正確
正半週Vin>0：D1順偏（理想，壓降0V），D2稽納反向崩潰穩壓在5V，故Vo被夾頂在5V。負半週Vin<0：D1反偏截止，電路開路，Vo=Vin，最低達-10V（峰值）。V1=5V，V2=-10V正確。
D1+D2截波電路兩個半週分析
| 半週 | D1狀態 | D2狀態 | Vo值 | 限制元件 |
|---|
| 正半週 (Vin>0) | 順偏導通(理想壓降=0) | 反向崩潰(稽納5V) | 夾在 +5 V | D2稽納電壓 |
| 負半週 (Vin<0) | 反偏截止(開路) | 不導通 | = Vin，最低 -10 V | 無截波，跟隨輸入 |
最常見陷阱：以為D1順偏時Vo會等於Vin峰值10V（忘了D2稽納在反向會崩潰限壓到5V）；或以為負半週D1截止時Vo被夾在0V（實際上截止=開路，Vo直接等於Vin，無夾位效果）。要先判斷每個半週各元件的偏壓狀態再決定Vo。
