鐵路人員考試高員三級-電子工程電子學大意111 年第 27 題單選題

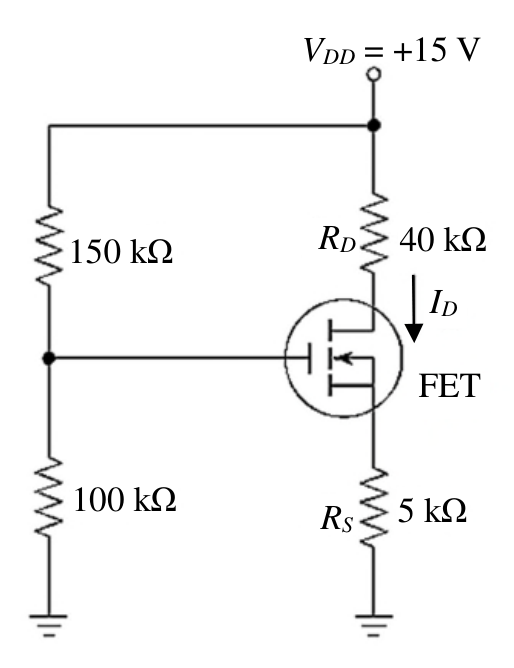

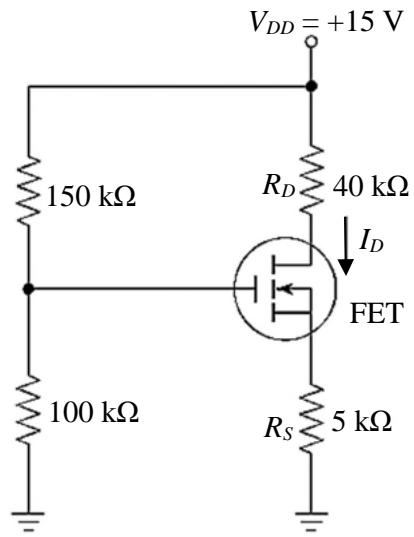

如圖所示之 FET 之自給偏壓式電路,若汲極靜態電流為 0.2 mA,則閘源極偏壓 VGS 為多少?

題目圖片
A-5 V
B5 V正確答案
C-6 V
D6 V
答案與詳解
B
正確答案
FET自給偏壓電路:先利用分壓電阻求閘極電壓 VG,再計算源極電壓 VS(=ID×RS),兩者相減即得閘源極偏壓 VGS。本題 VG=6V,VS=1V,故 VGS = 6V - 1V = 5V,正解為(B)。

逐選項解析

A-5 V✕ 易錯陷阱
若誤將VG算為0V(忽略分壓偏置),只算-VS = -0.2mA×5kΩ = -1V,或粗略誤算符號方向,容易得到負值。本題FET為N通道JFET/MOSFET,圖中閘極接分壓網路(150kΩ+100kΩ),VG為正值,VGS應為正,-5V為錯誤答案。
B5 V✓ 正確
C-6 V✕ 易錯陷阱
錯誤取負號且數值有誤。若誤算VG=0且VS=6V,才會得-6V,但圖中分壓網路使VG≠0,此為概念錯誤導致的陷阱選項。
D6 V✕ 錯誤
