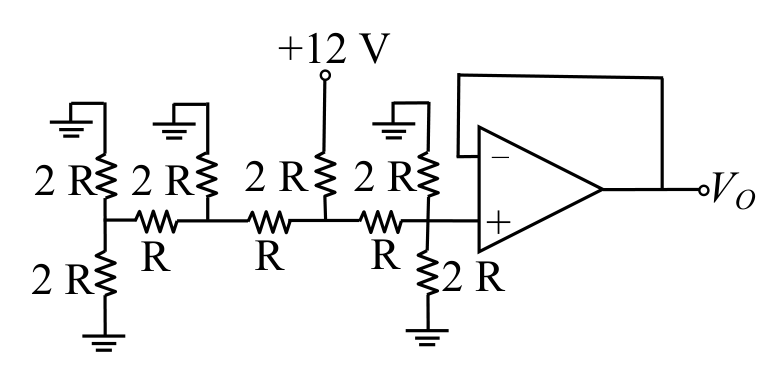

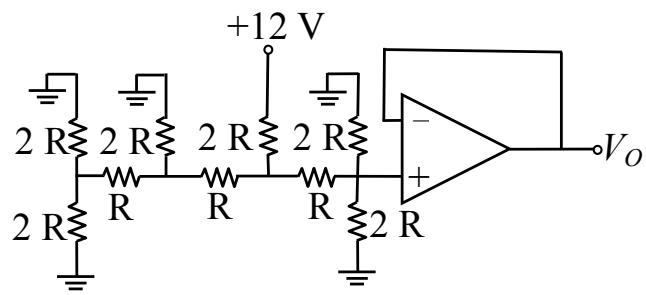

下圖為一理想運算放大器電路，求其輸出電壓 VO =？
A1 V
B2 V正確答案
C3 V
D4 V
答案與詳解
為什麼答案是 B
圖中從左到右四個節點，只有第三個2R上端接+12V，其餘接地。R-2R四位元梯形中第三節點(MSB-1，bit2)對應權重1/4×(1/2)×Vref×2=2V，電壓跟隨器輸出VO=2V。
考點：R-2R DAC輸出計算考點：R-2R梯形網路DAC考點：MSB位置判斷陷阱
