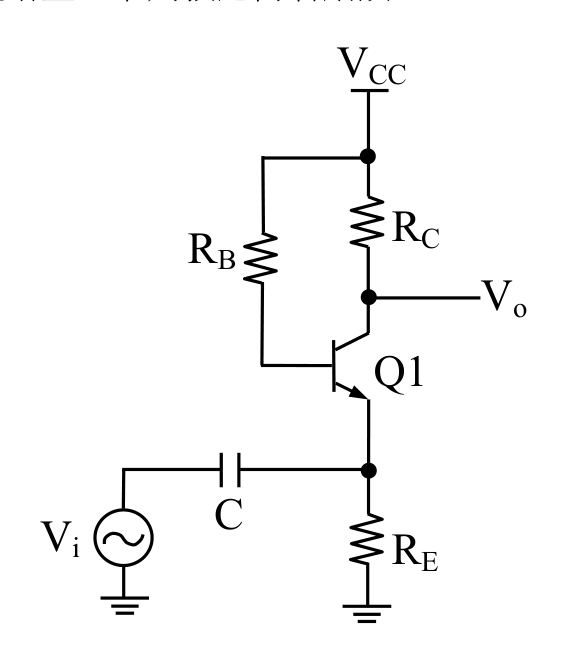

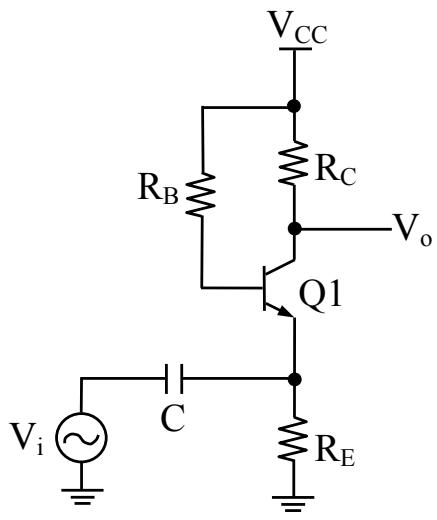

如圖電路對於小訊號電壓增益，下列敘述何者錯誤？
ARC 過大增益可能減低
B若電晶體操作於主動區，增加 RE 則增益增加正確答案
C若電晶體操作於飽和區，增加 RB 可使電晶體進入順向主動（forward active）區
D若電晶體操作於飽和區，增加 RE 可使電晶體進入順向主動（forward active）區
答案與詳解
為什麼答案是 B
電路中RE無旁路電容（圖中C僅接在Vi與射極之間作輸入耦合），小訊號電壓增益Av = -RC/(re + RE)。增加RE使分母增大，增益絕對值下降而非上升。選項說「增益增加」與公式相反，故此敘述錯誤，為本題應選答案。
考點：RC對增益影響考點：RE對增益影響考點：飽和→主動區轉換考點：RE調整工作區
