鐵路人員考試高員三級-電子工程電子學大意104 年第 40 題單選題考點：偏移電壓計算

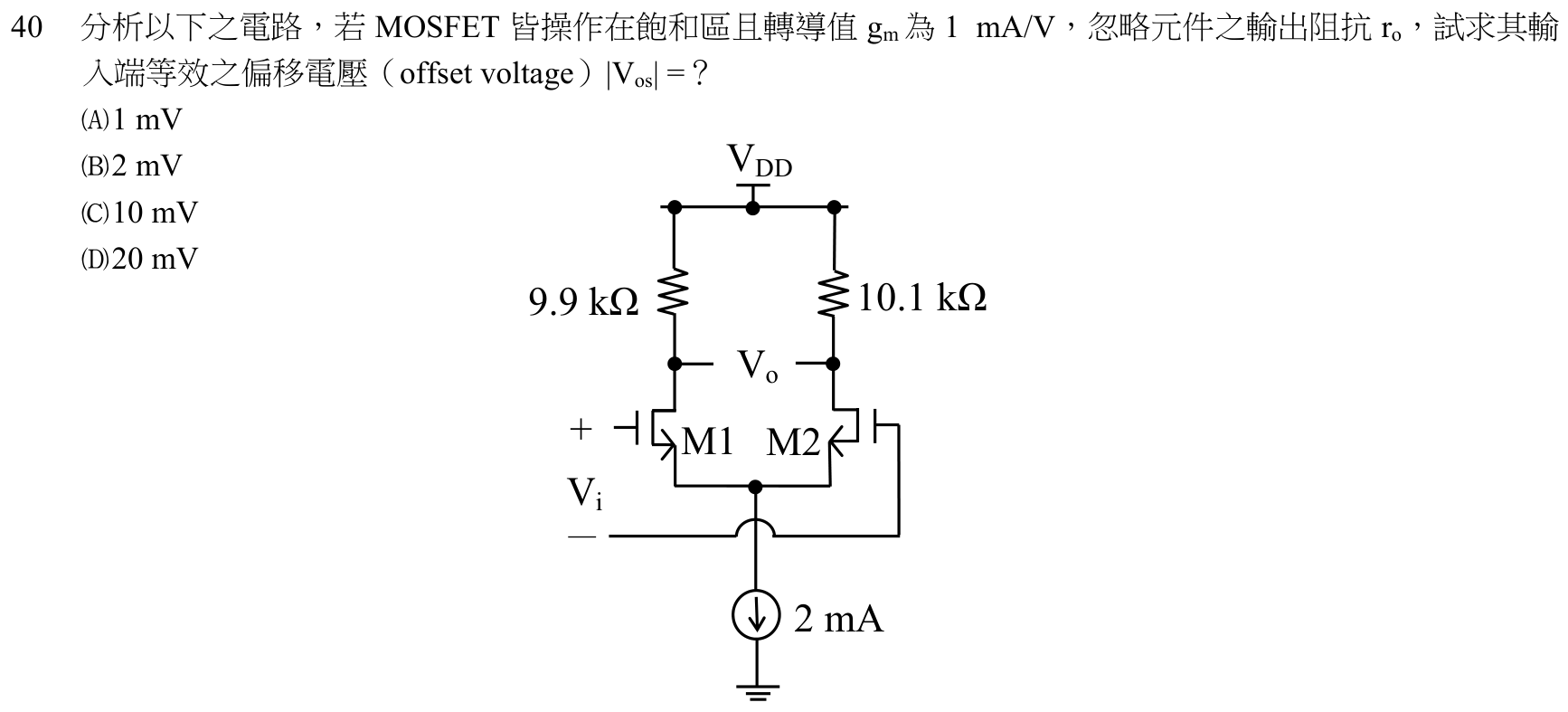

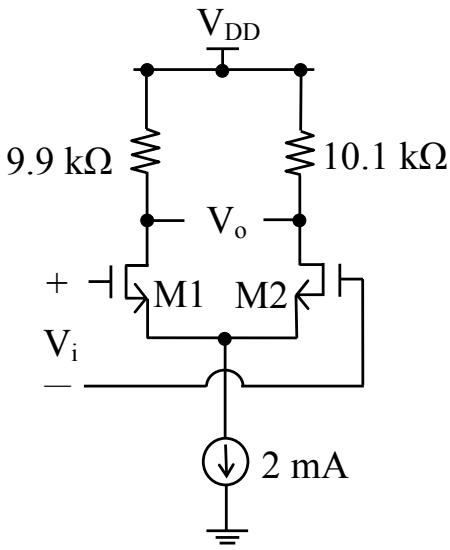

分析以下之電路，若 MOSFET 皆操作在飽和區且轉導值 $g_{m}$ 為 1 mA/V，忽略元件之輸出阻抗 $r_{o}$ ，試求其輸入端等效之偏移電壓（offset voltage） $∣ V_{os} ∣ = ?$

1 mV

2 mV

10 mV

20 mV

正確答案

答案與詳解

正確答案

負載電阻不匹配會產生輸出電壓差，將此輸出差壓除以差動增益，即可求得輸入端等效偏移電壓。

A1 mV偏移電壓計算✕ 錯誤

計算錯誤，未正確應用差動增益與輸出差壓的關係，正確值應為 20 mV。

B2 mV偏移電壓計算✕ 錯誤

計算錯誤，可能誤將電阻差值 0.2 kΩ 直接當作電壓值或其他比例錯誤。

C10 mV✕ 易錯陷阱

D20 mV✓ 正確

這題的完整詳解,註冊就能看 · 每天 2 題免費

精選詳解

分析以下之電路，若 MOSFET 皆操作在飽和區且轉導值 gm​ 為 1 mA/V，忽略元件之輸出阻抗 ro​ ，試求其輸入端等效之偏移電壓（offset voltage） ∣Vos​∣=?
