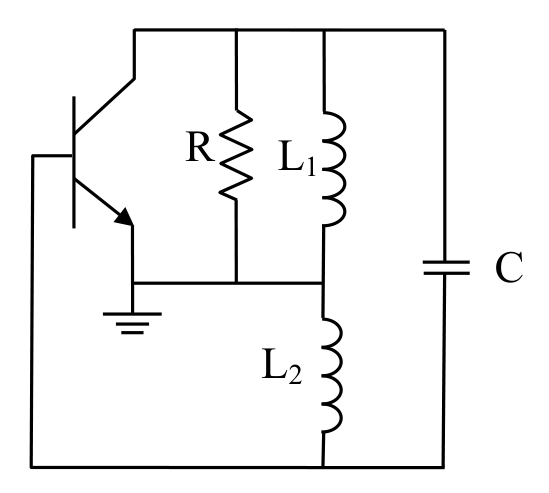

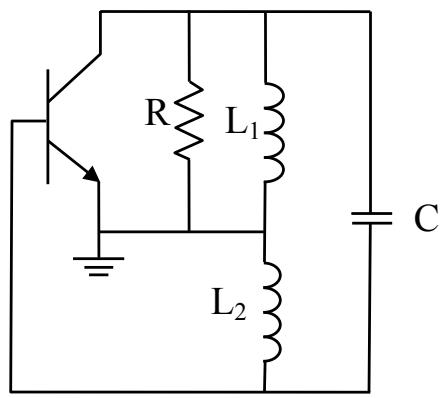

圖中振盪器 L1=10/π μH,L2=30/π μH,C=100/π nF。其振盪頻率約為:

【104 警察鐵路】電子學大意第37題：圖中振盪器 L1=10/π μH,L2=30… 答案與詳解

C

正確答案

哈特萊振盪器，頻率由 L_total = L1+L2 與 C 決定，代入公式算出 250 kHz。

為什麼答案是 C

L_total = L1+L2 = (10+30)μH/π = 40μH/π；C = 100nF/π。f = 1/(2π√(LC)) = 1/(2π × √((40×10⁻⁶/π)×(100×10⁻⁹/π))) = 1/(2π × √(4×10⁻¹²/π²)) = 1/(2π × 2×10⁻⁶/π) = 1/(4×10⁻⁶) = 250,000 Hz = 250 kHz。

考點：哈特萊振盪頻率考點：電感合併錯誤考點：哈特萊振盪器考點：公式代入錯誤
