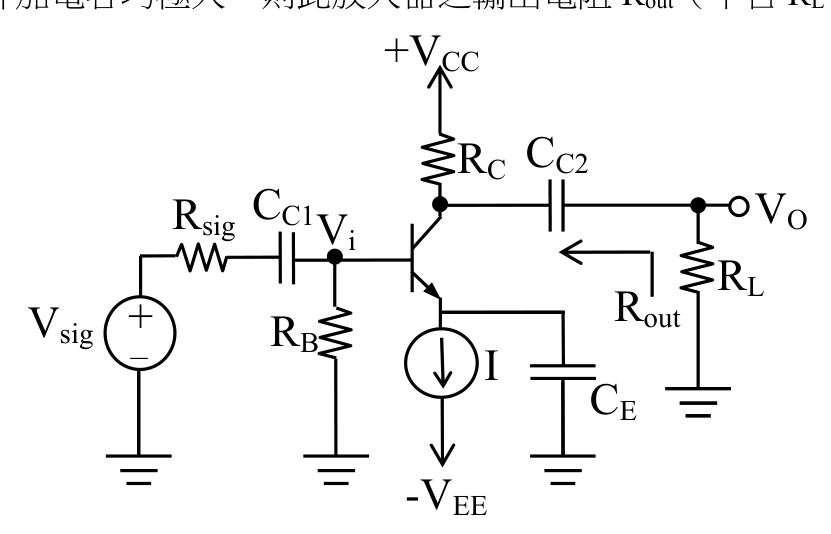

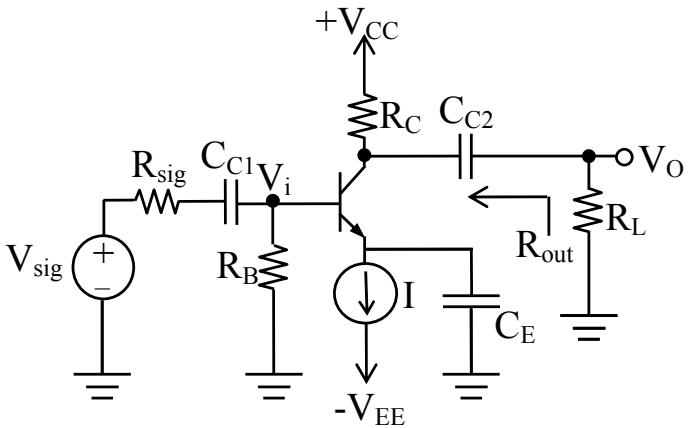

如圖的共射（CE）放大器，設電晶體工作於主動模式（Active Mode ），其小訊號參數 gm、re、rπ 及輸出電阻 ro 均為已知，各外加電容均極大。則此放大器之輸出電阻 Rout（不含 RL）為：
ARC + ro
Bro
CRC || ro正確答案
DRC + re
答案與詳解
為什麼答案是 C
從輸出端(集極)看進去：RC一端接集極、另一端接VCC(AC小訊號等效為地)；ro一端接集極、另一端透過CE旁路電容接地。兩者均並聯於輸出節點與地之間，故Rout = RC ∥ ro。
考點：串並聯混淆考點：遺漏元件考點：CE放大器輸出阻抗考點：組態混淆
