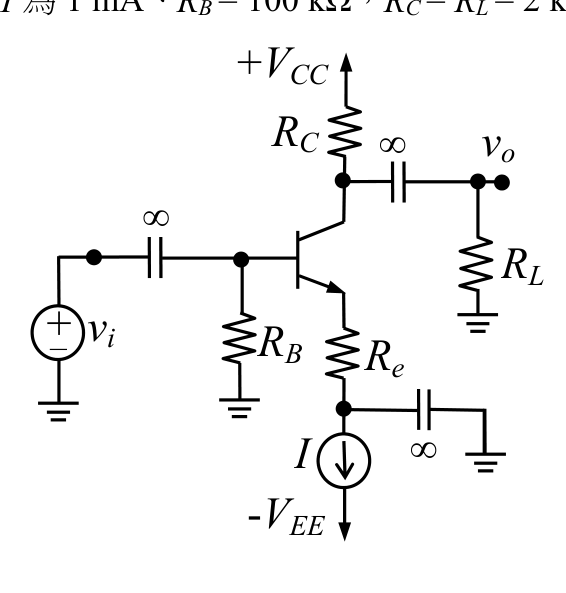

圖示放大器電路若電流源 I 為 1 mA、RB = 100 kΩ，RC = RL = 2 kΩ，Re = 100 Ω，電晶體電流放大率 β = 100，則電壓增益約為若干？

【104 警察鐵路】電子學大意第19題：圖示放大器電路若電流源 I 為 1 mA、R… 答案與詳解

C

正確答案

共射極放大器含射極電阻Re，電壓增益 Av = -gm(RC‖RL) / (1 + gm·Re)，代入數值得約 -8。

為什麼答案是 C

gm = I/VT = 1mA/26mV ≈ 38.5mS；rπ = β/gm = 100/38.5mS ≈ 2.6kΩ；RC‖RL = 2k‖2k = 1kΩ；考慮Re時有效增益 Av = -gm(RC‖RL)/(1+gm·Re) = -38.5×1k/(1+38.5×0.1k) ≈ -38.5/4.85 ≈ -7.9 ≈ -8。

考點：忽略Re負回授考點：計算誤差考點：含Re的CE增益考點：負載並聯遺漏
