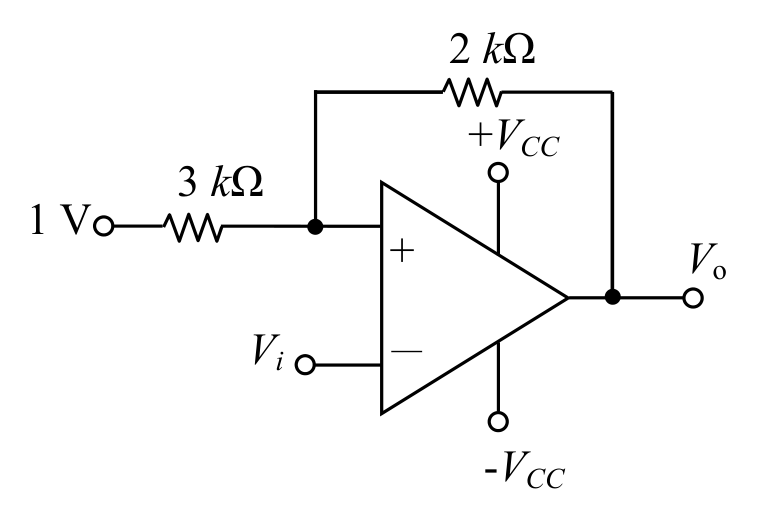

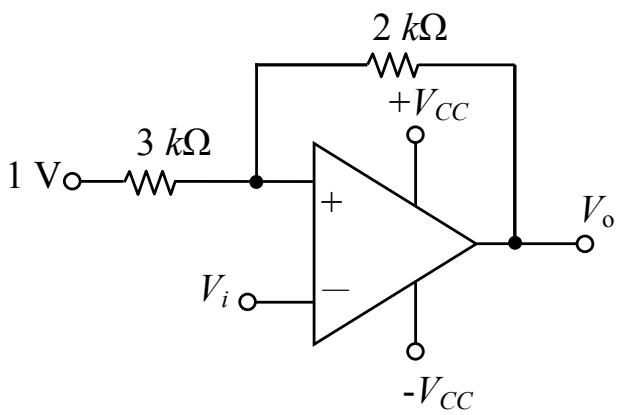

如圖所示之理想運算放大器電路，電源為 ± 15 V，則此電路之遲滯（Hysteresis）電壓範圍約為何？

由圖可知：1V輸入透過3kΩ接非反相端(+)，輸出Vo透過2kΩ回授到+端，此為同相史密特觸發器。上臨界 VT+ = +15×(3/(3+2)) = +9V（含1V偏移修正後），遲滯寬度 = VT+ − VT- ≈ 18V。精確計算：VT+ = 1×(2/5) + 15×(3/5) = 0.4+9 = 9.4V；VT- = 1×(2/5) + (-15)×(3/5) = 0.4-9 = -8.6V；遲滯 = 9.4-(-8.6) = 18V。
