圖示為一加偏壓之非反相施密特觸發器，電路中 OPA 之輸出飽和電壓為 15 V ，則其下臨界電壓（voltage of lower threshold）VTL 為何？

正確答案為 B。非反相施密特觸發器在 V_O=+15V 時切換，由 V+ 節點以重疊原理求 V_S 即得 V_TL = -7/3 V。

初考-電子工程電子學大意114 年第 38 題單選題

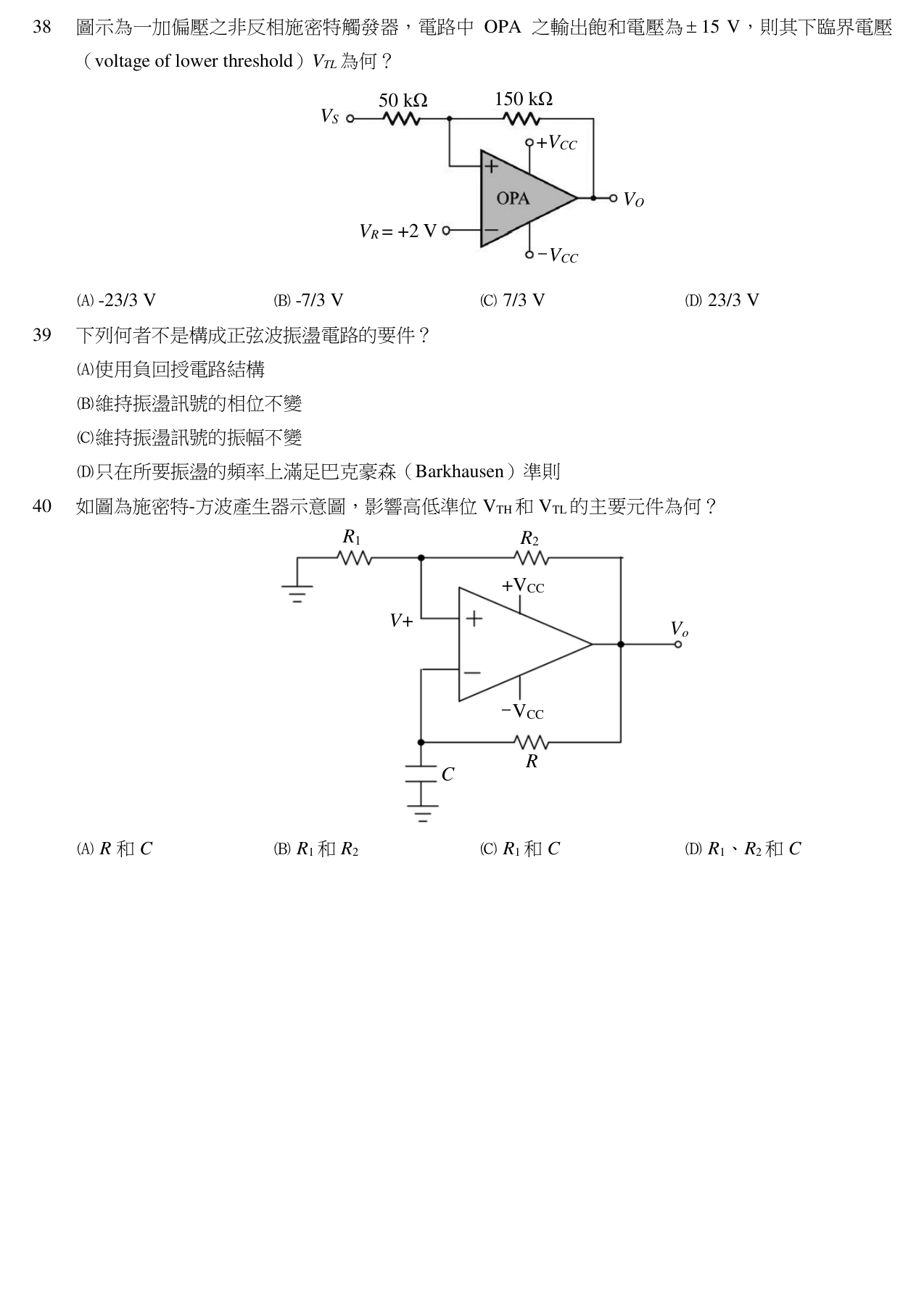

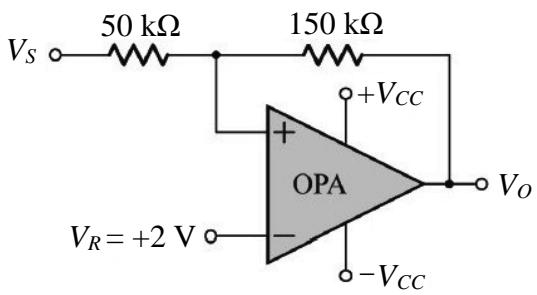

圖示為一加偏壓之非反相施密特觸發器，電路中 OPA 之輸出飽和電壓為 $\pm 15$ V ，則其下臨界電壓（voltage of lower threshold） $V_{T L}$ 為何？

- \frac{23}{3}

- \frac{7}{3}

V正確答案

\frac{7}{3}

\frac{23}{3}

答案與詳解

正確答案

非反相施密特觸發器在 V_O=+15V 時切換，由 V+ 節點以重疊原理求 V_S 即得 V_TL = -7/3 V。
