初考-電子工程電子學大意114 年第 19 題單選題

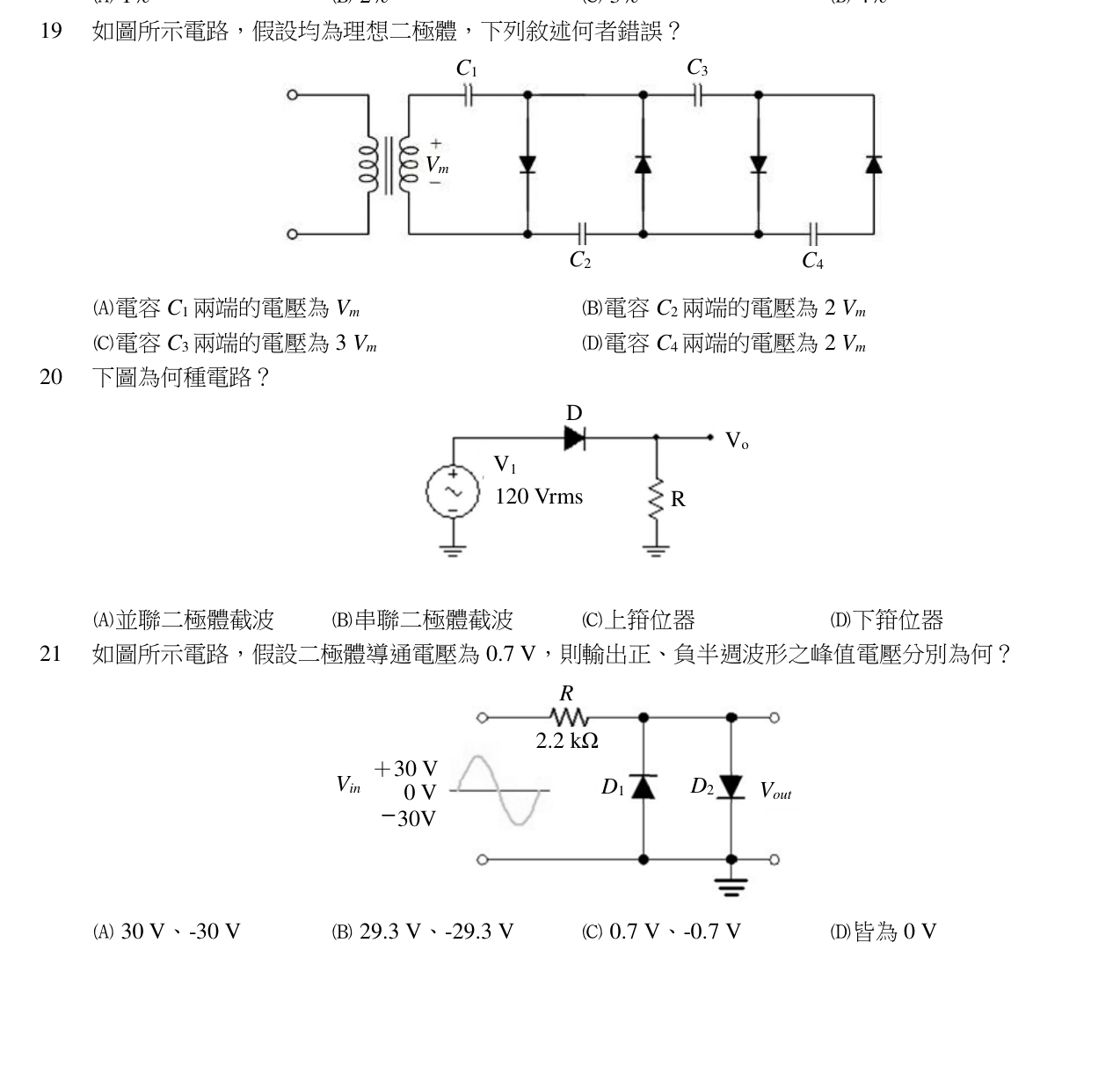

如圖所示電路，假設均為理想二極體，下列敘述何者錯誤？

題目附圖

A電容 C1 兩端的電壓為 Vm

B電容 C2 兩端的電壓為 2 Vm

C電容 C3 兩端的電壓為 3 Vm正確答案

D電容 C4 兩端的電壓為 2 Vm

答案與詳解

C

正確答案

此為Cockcroft-Walton倍壓電路，C1=Vm、C2、C3、C4皆為2Vm，故(C)錯誤。
