初考-電子工程電子學大意114 年第 12 題單選題

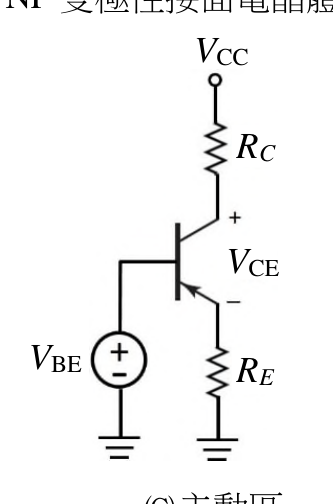

如圖所示電路， $V_{CC} = 7 \, V$ ， $V_{CE} = 7 \, V$ ，PNP 雙極性接面電晶體工作於何區？
A正確答案
PNP電晶體工作區判斷：VCE=VCC=7V代表VBE=0，基極電流=0，電晶體截止，工作於截止區。
為什麼答案是 A
圖中VBE電壓源為0V（或未施加正向偏壓），PNP的射極-基極接面未正向導通，IB=0，IC=0，VCE=VCC=7V，集極電流為零，電晶體工作於截止區。
載入中…
完整詳解
Pro · 無限重點 PNP電晶體工作區判斷：VCE=VCC=7V代表VBE=0，基極電流=0，電晶體截止，工作於截止區。
PNP截止條件：VEB<0.7V（或=0）。圖中VBE電源=0時無基極電流，VCE=VCC=7V表示集極無電流，直接判截止區。
逐選項分析
A✓ 正確
圖中VBE電壓源為0V（或未施加正向偏壓），PNP的射極-基極接面未正向導通，IB=0，IC=0，VCE=VCC=7V，集極電流為零，電晶體工作於截止區。
B✕
飽和區要求VEB>0.7V且VCB也正向偏壓，此時VCE很小（趨近0）。題目VCE=VCC=7V，集極電流幾乎為零，不符合飽和條件。
C✕ 陷阱
主動區需要VEB≥0.7V（射基正偏）且VCB逆偏，此時IC=βIB>0。本題VBE=0，無基極電流，不符合主動區工作條件，容易誤選。
D✕
歐姆區為MOSFET/FET的術語（又稱線性區），BJT不使用此名稱；BJT對應說法是飽和區，選項D為干擾用語。
PNP BJT 工作區判斷條件
| 工作區 | VEB（射基） | VCB（集基） | VCE特徵 | 電流 |
|---|
| 截止區 | < 0.7V（未導通） | 逆偏 | VCE≈VCC（最大） | IC≈0 |
| 主動區 | ≥ 0.7V（正偏） | 逆偏 | 0 < VCE < VCC | IC=βIB |
| 飽和區 | ≥ 0.7V（正偏） | 正偏 | VCE很小≈0.2V | IC最大，β失效 |
考生容易混淆PNP與NPN的偏壓方向：PNP正常導通需VEB≥0.7V（射極電位高於基極），而非VBE≥0.7V。本題VBE=0即VEB=0，射基未正偏，應直覺判截止，但考生常誤以為有電路就在主動區而選C。
