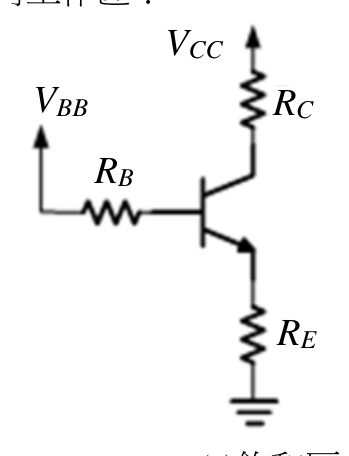

某電路中的 NPN 雙極性接面電晶體（BJT），經實驗量測其基極之電壓為 2 V，射極的電壓為 1.4 V，集極電壓為 1.6 V，此電晶體在下列何工作區？
A主動區（Active Region）
B飽和區（Saturation Region）正確答案
C截止區（Cutoff Region）
D逆向主動區（Reverse Active Region）
答案與詳解
為什麼答案是 B
飽和區條件：VBE正偏且VBC也正偏。VBE=VB-VE=2-1.4=0.6V>0（正偏），VBC=VB-VC=2-1.6=0.4V>0（正偏），兩個接面均正偏，符合飽和區定義。
考點：NPN主動區條件考點：NPN飽和區條件考點：NPN截止區條件考點：NPN逆向主動區條件
