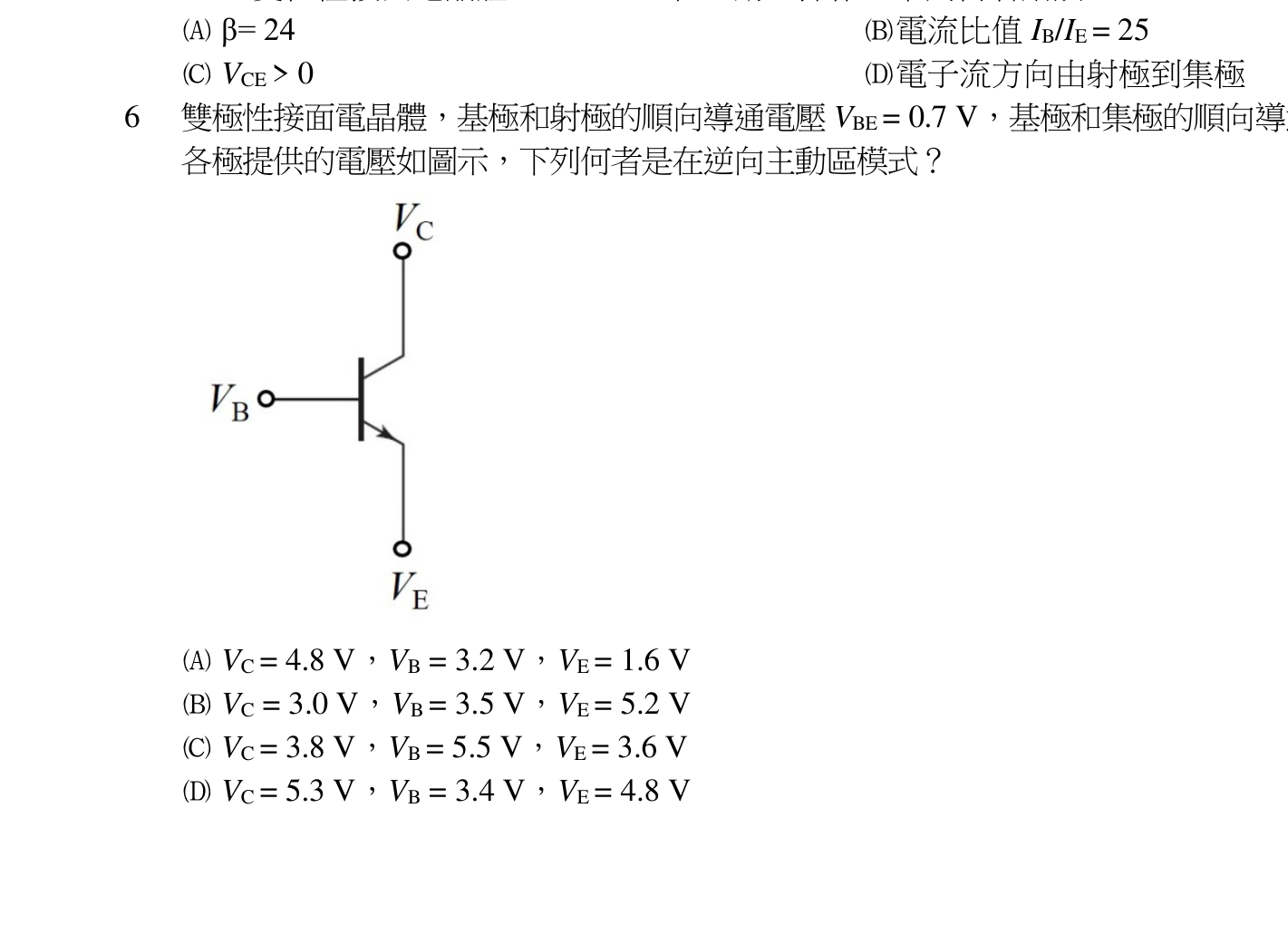

雙極性接面電晶體，基極和射極的順向導通電壓 VBE = 0.7 V，基極和集極的順向導通電壓 VBC = 0.5 V，各極提供的電壓如圖示，下列何者是在逆向主動區模式？
AVC = 4.8 V，VB = 3.2 V，VE = 1.6 V
BVC = 3.0 V，VB = 3.5 V，VE = 5.2 V正確答案
CVC = 3.8 V，VB = 5.5 V，VE = 3.6 V
DVC = 5.3 V，VB = 3.4 V，VE = 4.8 V
答案與詳解
為什麼答案是 B
VBC = VB - VC = 0.5V（順向偏壓），VBE = VB - VE = -1.7V（逆向偏壓），完全符合逆向主動區的條件。
考點：順向主動區考點：逆向主動區考點：飽和區考點：截止區
