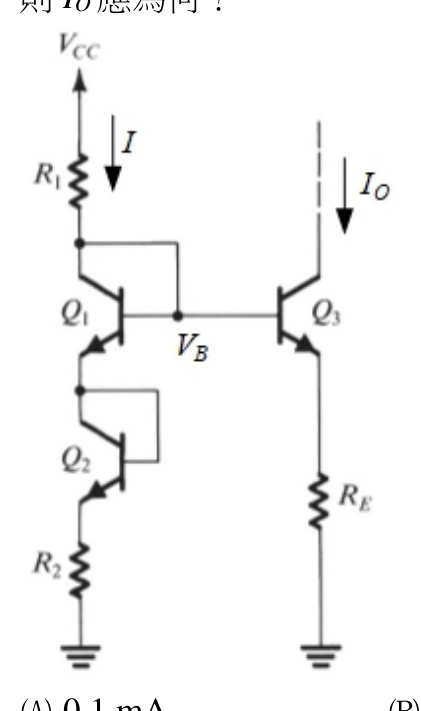

有一如圖之BJT電路，若 $\beta \rightarrow \infty$ ， $V_{CC} = 10\mathrm{V}$ ， $V_{BE1} = V_{BE2} = V_{BE3} = 0.7\mathrm{V}$ ， $R_{1} = R_{2} = 8.6\mathrm{k}\Omega$ ， $R_{E} = 10\mathrm{k}\Omega$ ，則 $I_0$ 應為何？

正確答案為 C。本題為 BJT 電流鏡/偏壓電路計算，利用 β→∞ 忽略基極電流，透過 KVL 與歐姆定律求解射極電流即為 I0。

共 2 類科共用卷

鐵路人員考試高員三級-電子工程國安五等考試-電子組

電子學大意112 年第 21 題單選題

有一如圖之BJT電路，若 $β \to \infty$ ， $V_{C C} = 10 V$ ， $V_{B E 1} = V_{B E 2} = V_{B E 3} = 0.7 V$ ， $R_{1} = R_{2} = 8.6 k Ω$ ， $R_{E} = 10 k Ω$ ，則 $I_{0}$ 應為何？

A0.1 mA

B0.2 mA

C0.5 mA正確答案

D1 mA

答案與詳解

正確答案

本題為 BJT 電流鏡/偏壓電路計算，利用 β→∞ 忽略基極電流，透過 KVL 與歐姆定律求解射極電流即為 I0。

當 β→∞ 時 IB=0，由 KVL 得 10V = I(R1+RE) + VBE → I = (10-0.7)/(8.6k+10k) = 9.3V/18.6kΩ = 0.5mA，計算完全吻合。
