警察鐵路電子學大意112 年第 22 題單選題

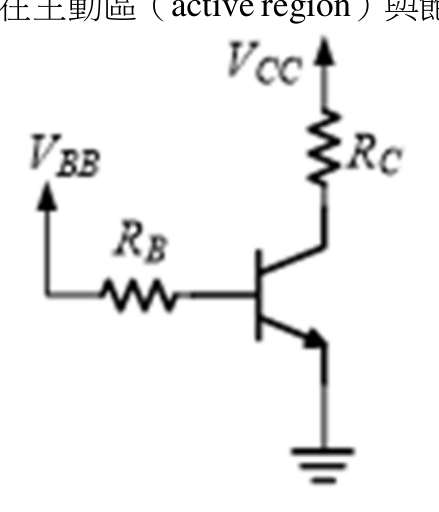

圖示電路，若 $V_{C C}$ = 9 V、 $R_{C}$ = 2 k $Ω$ 、 $R_{B}$ = 100 k $Ω$ ，電晶體之 $β$ = 100， $V_{B E}$ = 0.7 V，今若電晶體工作在主動區（active region）與飽和區（saturation region）之交界； $V_{C E (s a t)}$ = 0.2 V，則電壓 $V_{B B}$ 約為何？

A3.6 V

B4.2 V

C5.1 V正確答案

D6.5 V

答案與詳解

正確答案

BJT在主動區/飽和區交界時，IC最大值由VCE(sat)決定，再用β關係求IB，最後由IB算出VBB。

正確解：IC=(9-0.2)/2k=4.4mA；IB=4.4mA/100=44μA；VBB=44μA×100kΩ+0.7V=4.4+0.7=5.1V，完全符合交界條件。

考點：錯誤電流假設考點：忽略VCE(sat)考點：主動/飽和交界考點：電流過大錯誤
