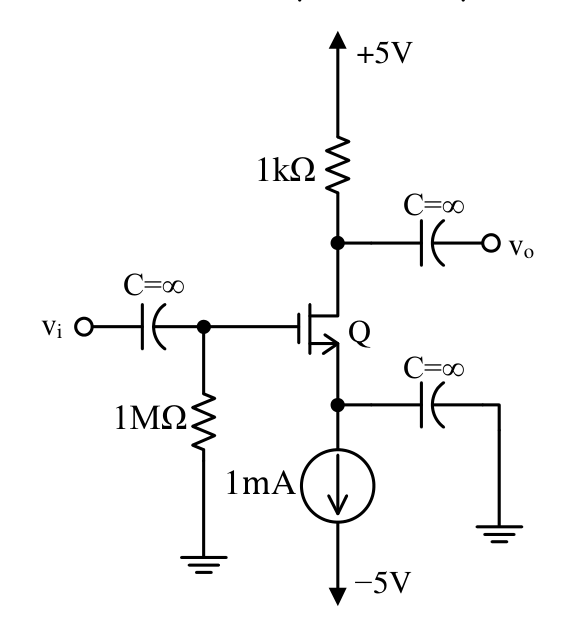

如圖所示為一 MOS 放大器，MOS 電晶體之 $\mu_{n}C_{ox}=800\mu A/V^{2}$ 、W/L=40、 $|V_{t}|=1V$ 。求小信號增益 $v_{o}/v_{i}$ ?

正確答案為 B。NMOS共源極放大器，先求偏壓電流→算gm→增益=-gm×RD，答案為-8

五等-電子工程電子學大意109 年第 38 題單選題

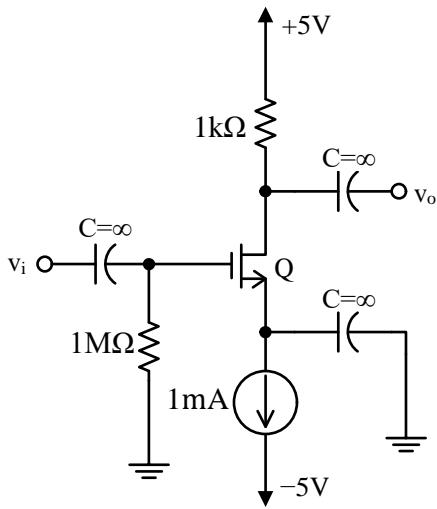

如圖所示為一 MOS 放大器，MOS 電晶體之 $μ_{n} C_{o x} = 800 μ A / V^{2}$ 、W/L=40、 $∣ V_{t} ∣ = 1 V$ 。求小信號增益 $v_{o} / v_{i}$ ?

- 1

- 8

正確答案

- 16

- 100

答案與詳解

正確答案

NMOS共源極放大器，先求偏壓電流→算gm→增益=-gm×RD，答案為-8

ID由1mA電流源決定；gm=√(2·μnCox·W/L·ID)=√(2×800μ×40×1m)=√(64×10⁻³)=8mA/V；Av=-gm·RD=-8mA/V×1kΩ=-8
