地方特考電子學大意109 年第 15 題單選題

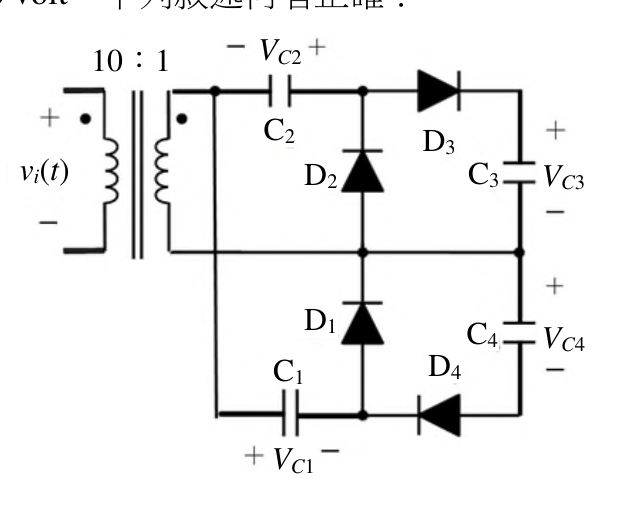

電容器及理想二極體所構成之倍壓電路如圖，輸入信號 $v_{i} (t) = V_{p} sin (377 t)$ volt 且電容器 $C_{3}$ 於穩定狀態時所跨電壓 $V_{C 3} = 30$ volt，下列敘述何者正確？

V_{C 1} = 30

V_{C 2} = 60

V_{C 4} = 90

V_{p} = 150

V正確答案

答案與詳解

正確答案

倍壓電路中C3=30V，依電路結構逐級推導各電容電壓，最終反推Vp=150V（C3為4倍壓輸出的1/4級）。

C3=30V=3×Vp_sec，故Vp_sec=10V。變壓器匝數比10:1，所以初級峰值Vp=10×10=150V，正確。

考點：倍壓第一級充電考點：倍壓第二級電壓考點：倍壓第四級電壓考點：變壓器匝數比反推Vp
