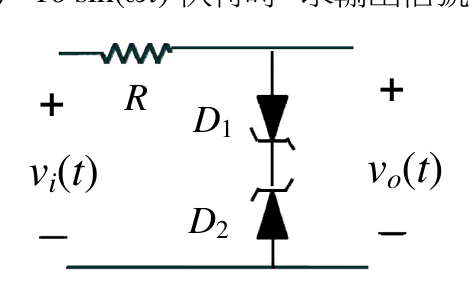

圖示截波電路中，齊納（Zener）二極體 $D_{1}$ 與 $D_{2}$ 於順偏時視為理想而反偏時之崩潰電壓分別為 $V_{Z1}=5V$ 與 $V_{Z2}=7V$ ，當輸入信號 $v_{i}(t)=10\sin(\omega t)$ 伏特時，求輸出信號 $v_{o}(t)$ 的峰對峰電壓值為多少伏特？

初考-電子工程電子學大意109 年第 17 題單選題

圖示截波電路中，齊納（Zener）二極體 D1 與 D2 於順偏時視為理想而反偏時之崩潰電壓分別為 $V_{Z 1} = 5 V$ 與 $V_{Z 2} = 7 V$ ，當輸入信號 $v_{i} (t) = 10 sin (ω t)$ 伏特時，求輸出信號 $v_{o} (t)$ 的峰對峰電壓值為多少伏特？

2 V

5 V

7 V

12 V

正確答案

答案與詳解

正確答案

兩顆齊納二極體串聯反向對接，正半週上限+5V、負半週下限-7V，峰對峰電壓=5-(-7)=12V

正半週輸出被限幅在+5V（D1崩潰+D2順偏≈0），負半週被限幅在-7V（D2崩潰+D1順偏≈0），峰對峰=5-(-7)=12V

載入中…

半週	電流方向	D1狀態	D2狀態	輸出限幅值
正半週 (vi>0)	由上往下流過D1、D2	反偏崩潰 VZ1=5V（⚠本題D1在上，崩潰電壓5V）	順偏 ≈0V	+5V
負半週 (vi<0)	由下往上流過D2、D1	順偏 ≈0V	反偏崩潰 VZ2=7V	-7V
峰對峰	—	—	—	5+7=12V
