如圖所示之電路，其中電晶體之爾利（Early）電壓 $V_{A} = \infty$ ，求此電路之小信號輸出阻抗值為何？ (A) R1 (B) R2 (C) R1+ R2 (D) R2 // (1/gm)

正確答案為 B。集極接理想電流源（無窮大阻抗），輸出端僅看到 $R_2$ 通向射極（小信號接地），故 $R_{out}=R_2$。 (A) $R_1$ 被射極旁路電容短路，不出現在輸出阻抗。 (C) $R_1$ 已被旁路，不能與 $R_2$ 相加。

初考-電子工程電子學大意109 年第 24 題單選題

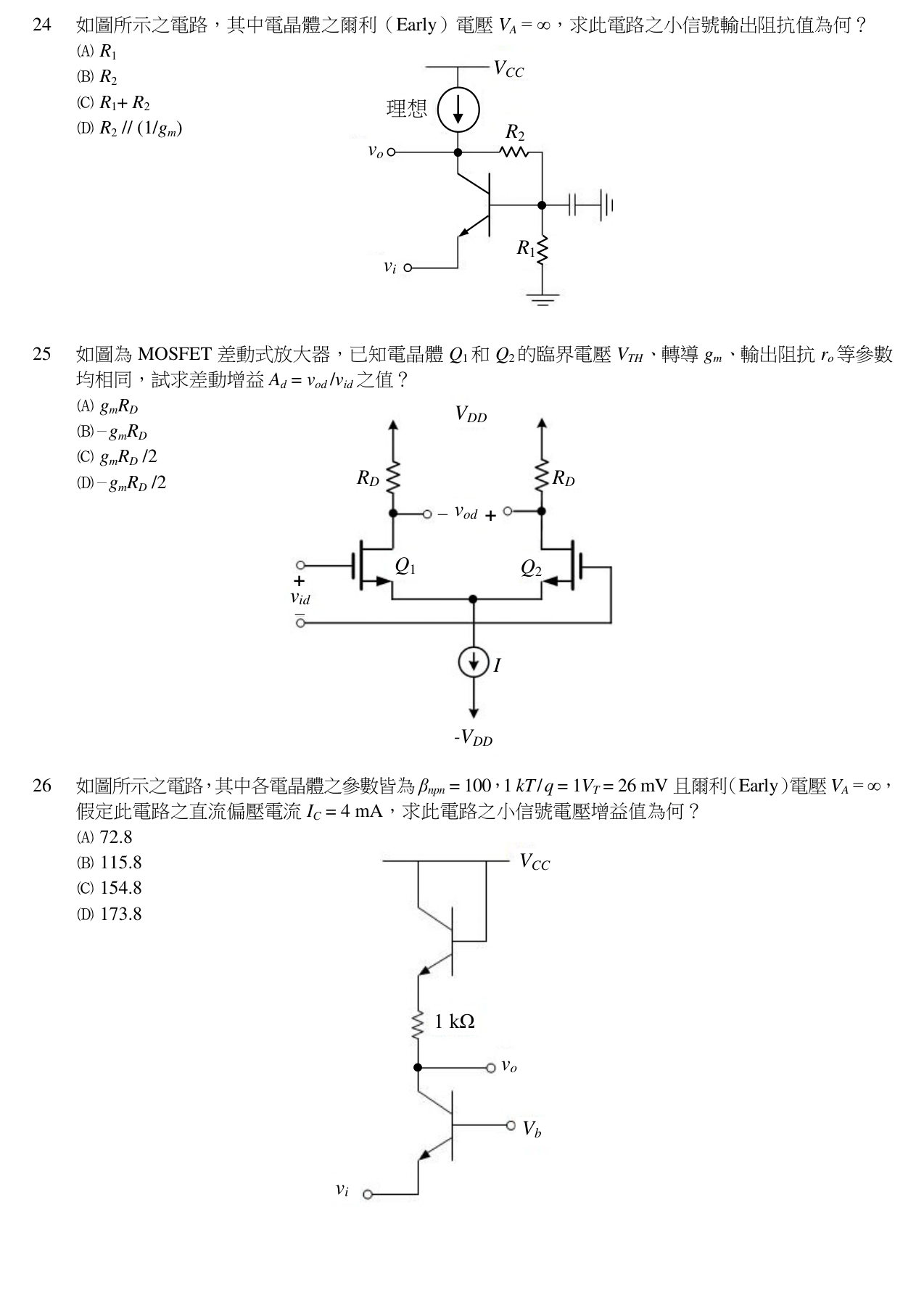

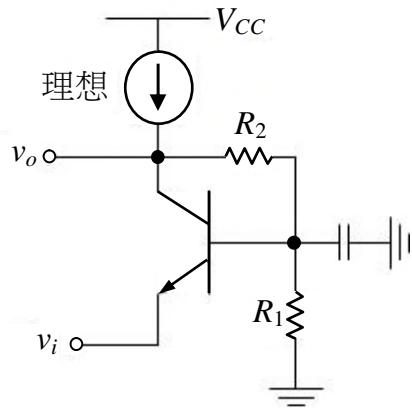

如圖所示之電路，其中電晶體之爾利（Early）電壓 $V_{A} = \infty$ ，求此電路之小信號輸出阻抗值為何？

R_{1}

R_{2}

正確答案

R_{1} + R_{2}

R_{2} // (\frac{1}{g _{m}})

答案與詳解

正確答案

集極接理想電流源（無窮大阻抗），輸出端僅看到 $R_2$ 通向射極（小信號接地），故 $R_{out}=R_2$。

AR1✕ 錯誤

$R_1$ 被射極旁路電容短路，不出現在輸出阻抗。

BR2✓ 正確

CR1+ R2✕ 錯誤

$R_1$ 已被旁路，不能與 $R_2$ 相加。

DR2 // (1/gm)✕ 錯誤
