初考-電子工程電子學大意109 年第 16 題單選題

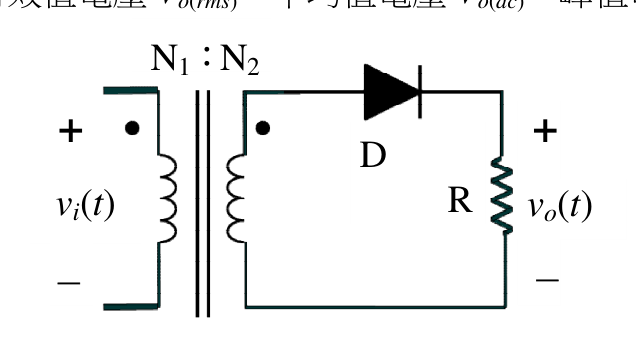

圖示半波整流電路之輸入信號 $v_{i} (t) = 20 sin (754 t)$ 伏特及 $N_{1} ： N_{2} = 2 ： 1$ ，變壓器與二極體均視為理想，關於輸出信號 $v_{o} (t)$ 之頻率 $f_{o}$ 、有效值電壓 $V_{o} (r m s)$ 、平均值電壓 $V_{o} (d c)$ 、峰值電壓 $V_{o} (p)$ 等的約略值，下列敘述何者正確？

f_{o} = 754

V_{o} (p) = 20

V_{o} (r m s) = 7.1

V_{o} (d c) = 3.2

V正確答案

答案與詳解

正確答案

半波整流電路：變壓器2:1降壓，輸入峰值20V→次級峰值10V，頻率不變，依半波公式計算各項輸出值。

半波整流平均值公式：Vo(dc)=Vp/π=10/π≈10/3.1416≈3.18V≈3.2V，完全吻合。這是半波整流直流平均值的標準公式。

考點：角頻率vs頻率考點：變壓器匝數比考點：半波vs全波rms考點：半波整流平均值
