初考-電子工程電子學大意109 年第 20 題單選題考點：波形微分考點：微積分關係混淆

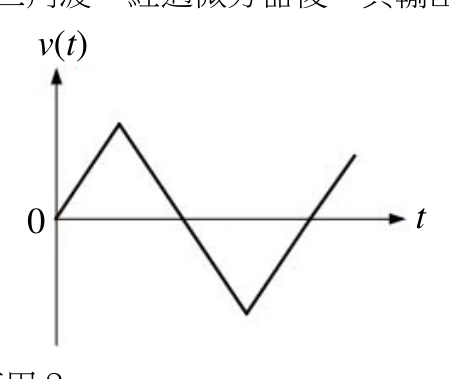

圖中 的電壓波形為振幅對稱之三角波，經過微分器後，其輸出波形為何？

題目圖片
A正弦波
B三角波
C直流
D方波正確答案
答案與詳解
D
正確答案
振幅對稱三角波的斜率在每段區間為固定常數，微分後斜率變成方波輸出

逐選項解析

A正弦波波形微分✕ 錯誤
正弦波微分後才是餘弦波；三角波由線性段組成，與正弦無關
B三角波微積分關係混淆✕ 易錯陷阱
三角波微分後不再是三角波；方波微分後才會產生類三角波（積分器輸出），方向搞反了
C直流✕ 錯誤
D方波✓ 正確
