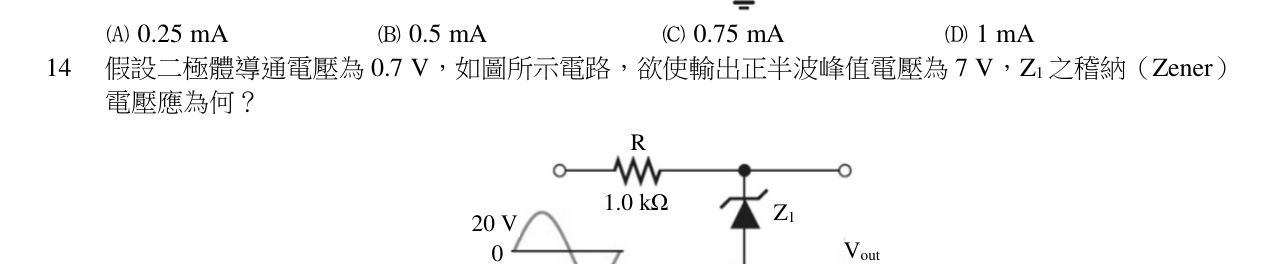

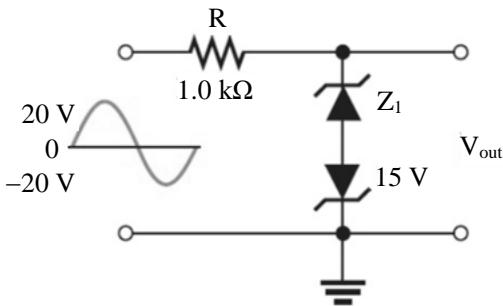

假設二極體導通電壓為 0.7 V，如圖所示電路，欲使輸出正半波峰值電壓為 7 V，Z1 之稽納（Zener）電壓應為何？
A6.3 V正確答案
B7.7 V
C13 V
D19.3 V
答案與詳解
逐選項解析
A6.3 V箝位電路計算✓ 正確
正確。正半波時，輸出端電壓為正，電流經 Z1（逆向崩潰）與下方二極體（順向導通）到地。$V_{out} = V_{Z1} + 0.7 = 7$ V，解得 $V_{Z1} = 6.3$ V。
B7.7 V計算陷阱✕ 易錯陷阱
錯誤。此為常見計算錯誤，可能誤以為 $V_{out} = V_{Z1} - 0.7$ 或將兩個二極體壓降搞混，導致算出 7.7 V。
C13 V✕ 錯誤
D19.3 V✕ 錯誤
