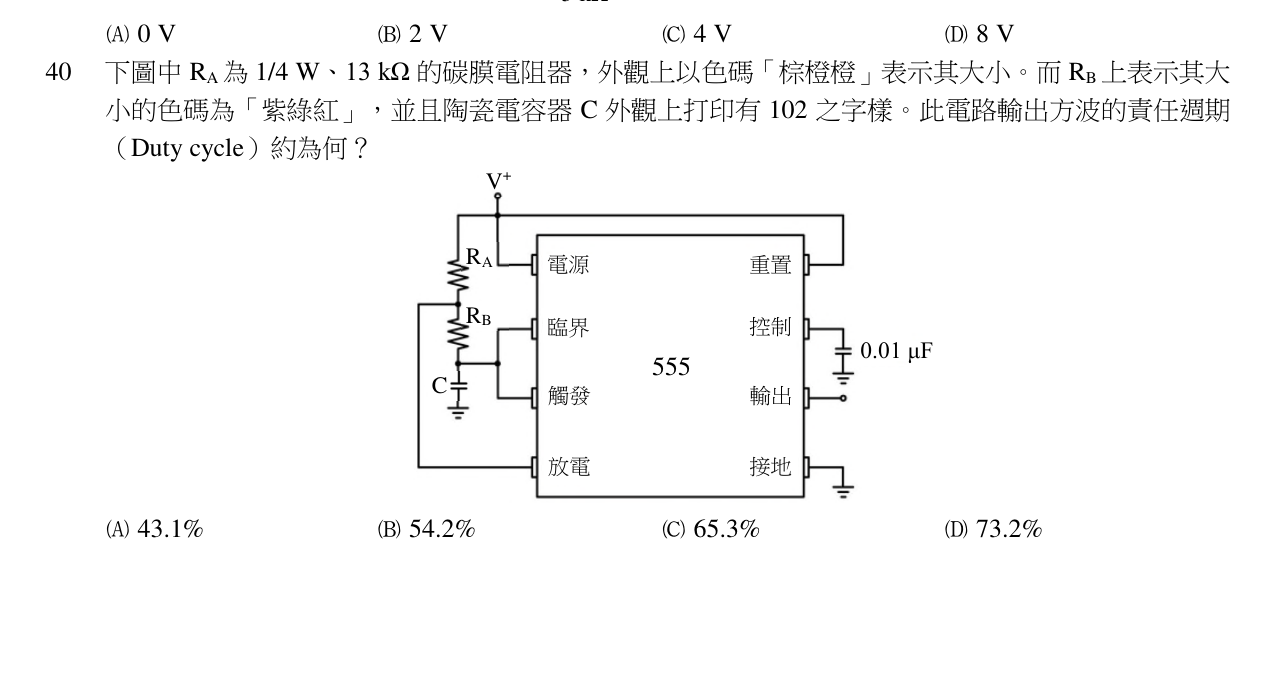

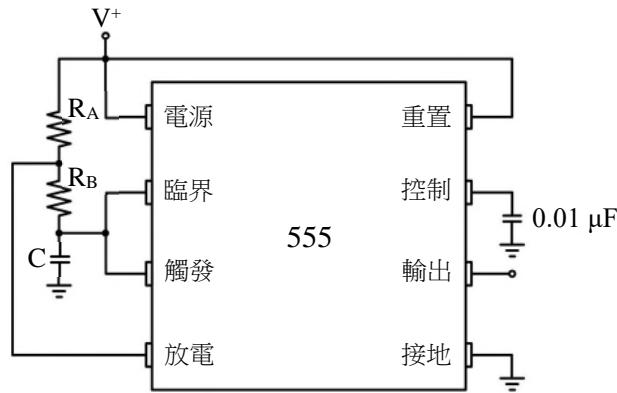

下圖中 RA 為 1/4 W、13 kΩ 的碳膜電阻器，外觀上以色碼「棕橙橙」表示其大小。而 RB 上表示其大小的色碼為「紫綠紅」，並且陶瓷電容器 C 外觀上打印有 102 之字樣。此電路輸出方波的責任週期（Duty cycle）約為何？
A43.1%
B54.2%
C65.3%
D73.2%正確答案
答案與詳解
為什麼答案是 D
正確。RB 色碼紫綠紅 = 7×10 + 5 = 75，倍率紅 = ×10²，故 RB = 7.5kΩ。代入 D = (RA+RB)/(RA+2RB) = (13+7.5)/(13+15) = 20.5/28 ≈ 73.2%。
