初考-電子工程電子學大意113 年第 17 題單選題

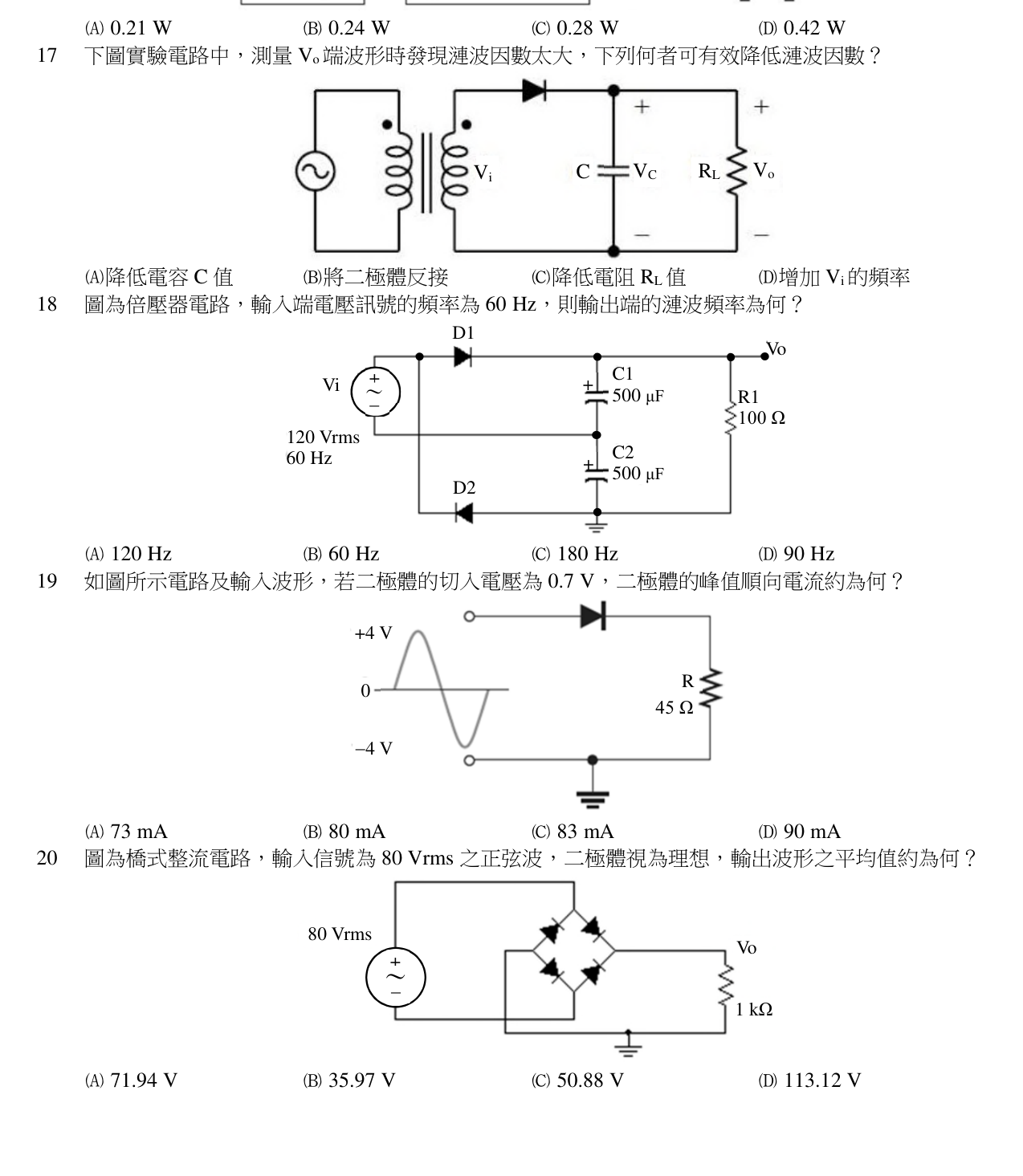

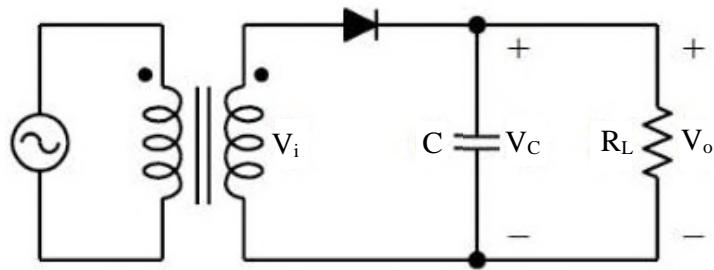

下圖實驗電路中，測量 Vo 端波形時發現漣波因數太大，下列何者可有效降低漣波因數？

題目附圖

A降低電容 C 值

B將二極體反接

C降低電阻 RL 值

D增加 Vi 的頻率正確答案

答案與詳解

D

正確答案

半波整流＋電容濾波電路中，漣波因數 \(r \approx \dfrac{1}{2\sqrt{3}\,fR_LC}\)，提高頻率 f 可有效降低漣波。
