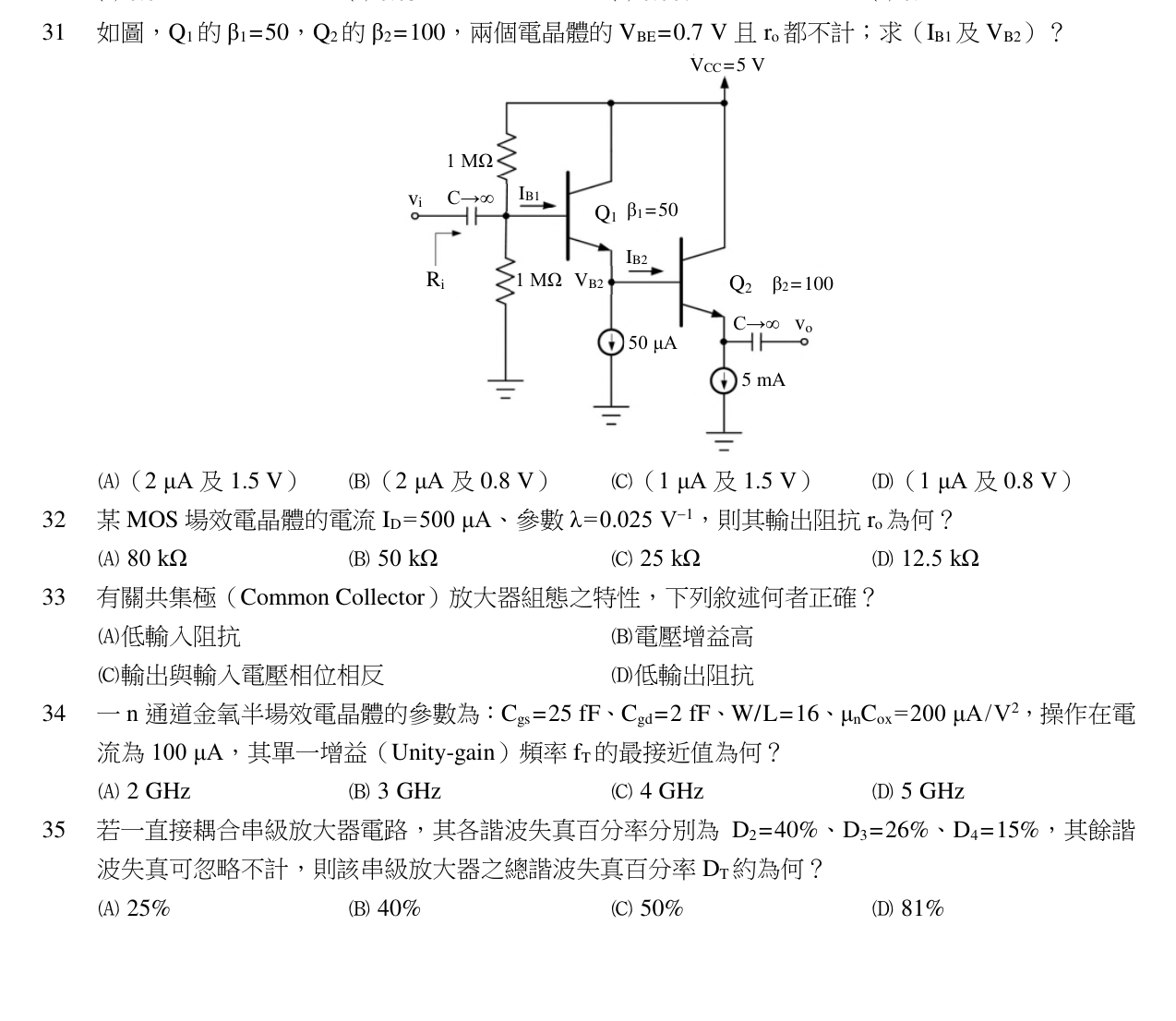

如圖， $Q_{1}$ 的 $\beta_{1}=50$ ， $Q_{2}$ 的 $\beta_{2}=100$ ，兩個電晶體的 $V_{BE}=0.7\ V$ 且 $r_{o}$ 都不計；求（ $I_{B1}$ 及 $V_{B2}$ ）？

初考-電子工程電子學大意113 年第 31 題單選題

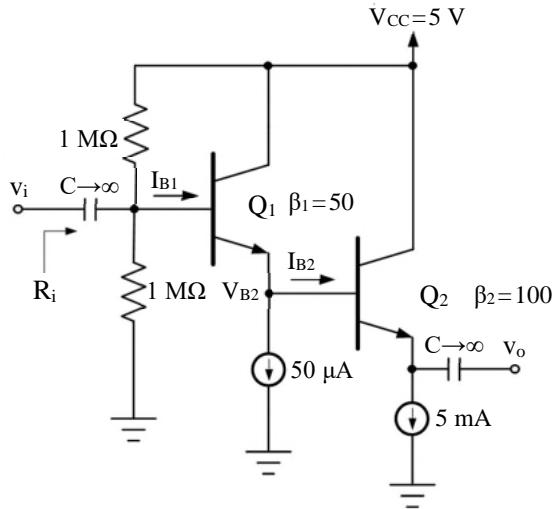

如圖，Q1 的 $β_{1} = 50$ ，Q2 的 $β_{2} = 100$ ，兩個電晶體的 $V_{B E} = 0.7$ V 且 $r_{o}$ 都不計；求（ $I_{B 1}$ 及 $V_{B 2}$ ）？

A（

2 μ A

及

1.5

V）

B（

2 μ A

及

0.8

V）正確答案

C（

1 μ A

及

1.5

V）

D（

1 μ A

及

0.8

V）

答案與詳解

正確答案

由圖可知，Q2射極接5mA電流源，Q1射極接50μA電流源，Q1基極接2.5V電源與500kΩ電阻。達靈頓對直流分析:由 Q2 射極 5mA 電流源反推 IB2,再經 KCL 求 IE1 與 IB1,最後用分壓求 VB1 減 VBE 得 VB2。

IB1≈2μA,VB2=VB1-VBE1=1.5V-0.7V=0.8V,完全符合 KCL 與分壓計算
