初考-電子工程電子學大意113 年第 19 題單選題

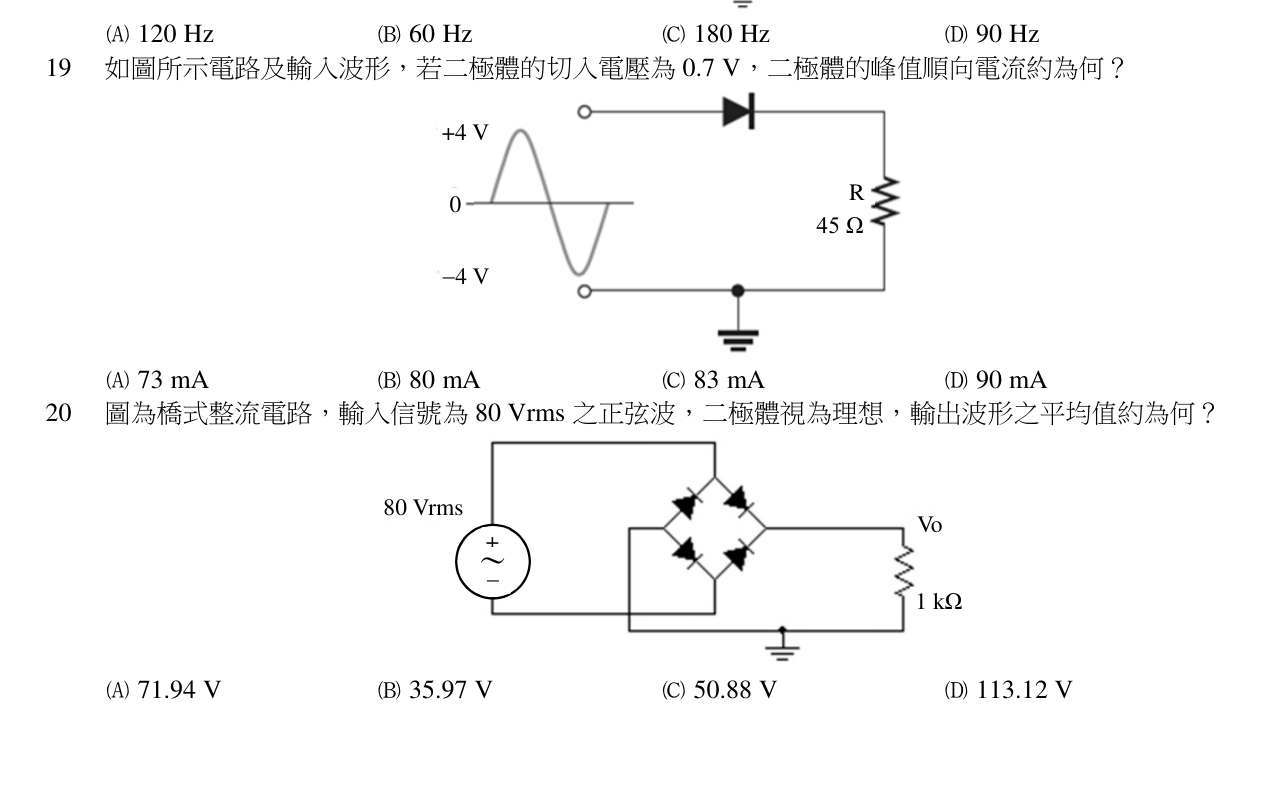

如圖所示電路及輸入波形，若二極體的切入電壓為 0.7 V，二極體的峰值順向電流約為何？

題目圖片

A73 mA正確答案

B80 mA

C83 mA

D90 mA

答案與詳解

A

正確答案

半波整流電路中,峰值順向電流等於(輸入峰值電壓減去二極體切入電壓)除以負載電阻

為什麼答案是 A

(4V-0.7V)/45Ω=3.3V/45Ω=73.3mA,符合題目所求的峰值順向電流
