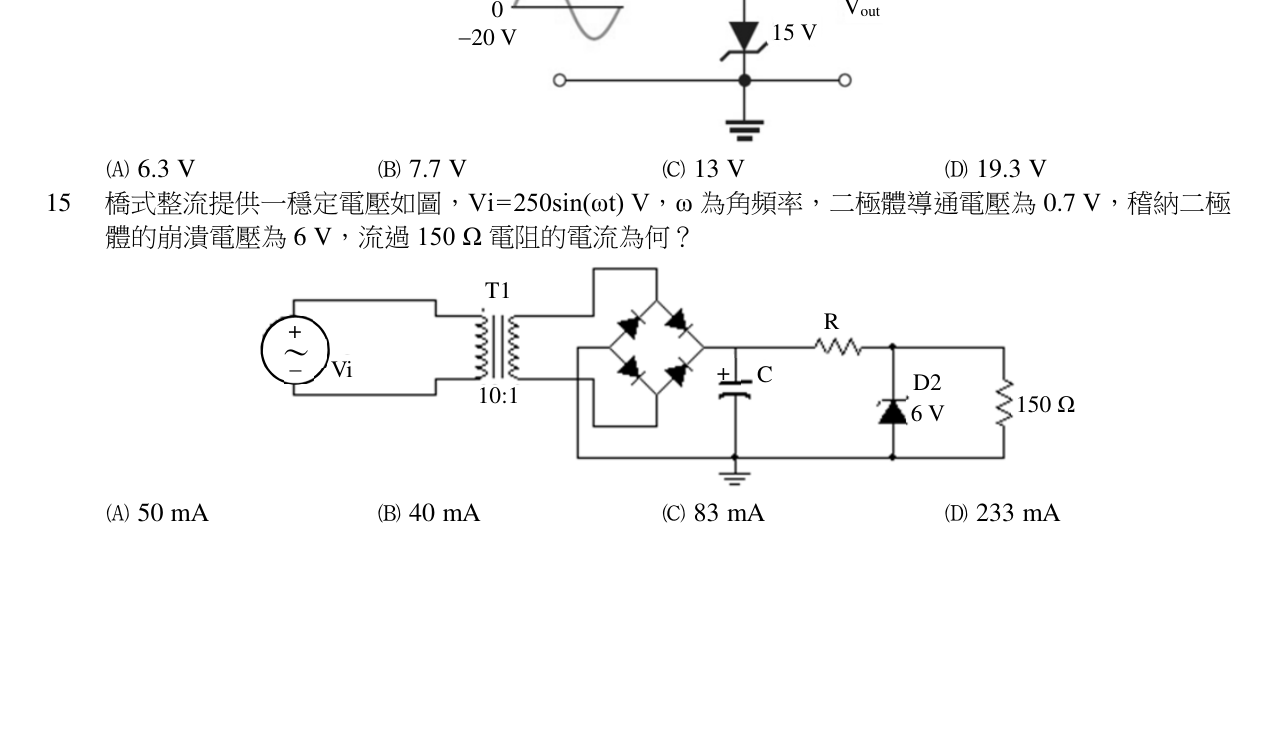

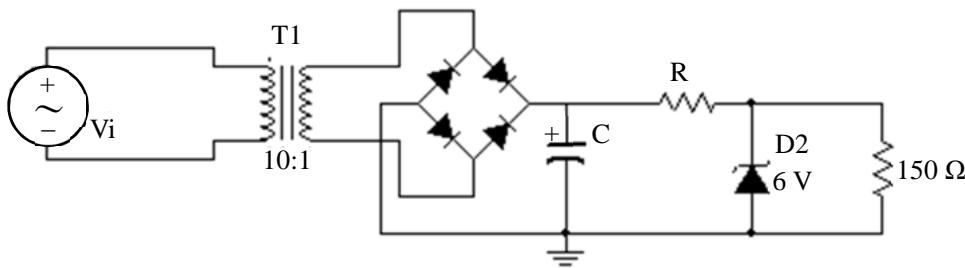

橋式整流提供一穩定電壓如圖， $\mathrm{Vi} = 250 \sin (\omega t) \mathrm{~V}$ ， $\omega$ 為角頻率，二極體導通電壓為 $0.7 \mathrm{~V}$ ，稽納二極體的崩潰電壓為 $6 \mathrm{~V}$ ，流過 $150 \Omega$ 電阻的電流為何？

初考-電子工程電子學大意113 年第 15 題單選題

橋式整流提供一穩定電壓如圖， $V_{i} = 250 sin (ω t)$ V， $ω$ 為角頻率，二極體導通電壓為 $0.7$ V，稽納二極體的崩潰電壓為 $6$ V，流過 $150 Ω$ 電阻的電流為何？

50

40

mA正確答案

83

233

答案與詳解

正確答案

變壓器降壓後經橋式整流與電容濾波，電壓遠大於稽納二極體崩潰電壓 6V，負載電壓被穩壓在 6V，電流即為 6V/150Ω=40mA。

正確。稽納二極體崩潰穩壓，負載 150Ω 兩端電壓固定為 6V，依歐姆定律 I = 6V / 150Ω = 0.04A = 40mA。
