初考-電子工程電子學大意110 年第 13 題單選題

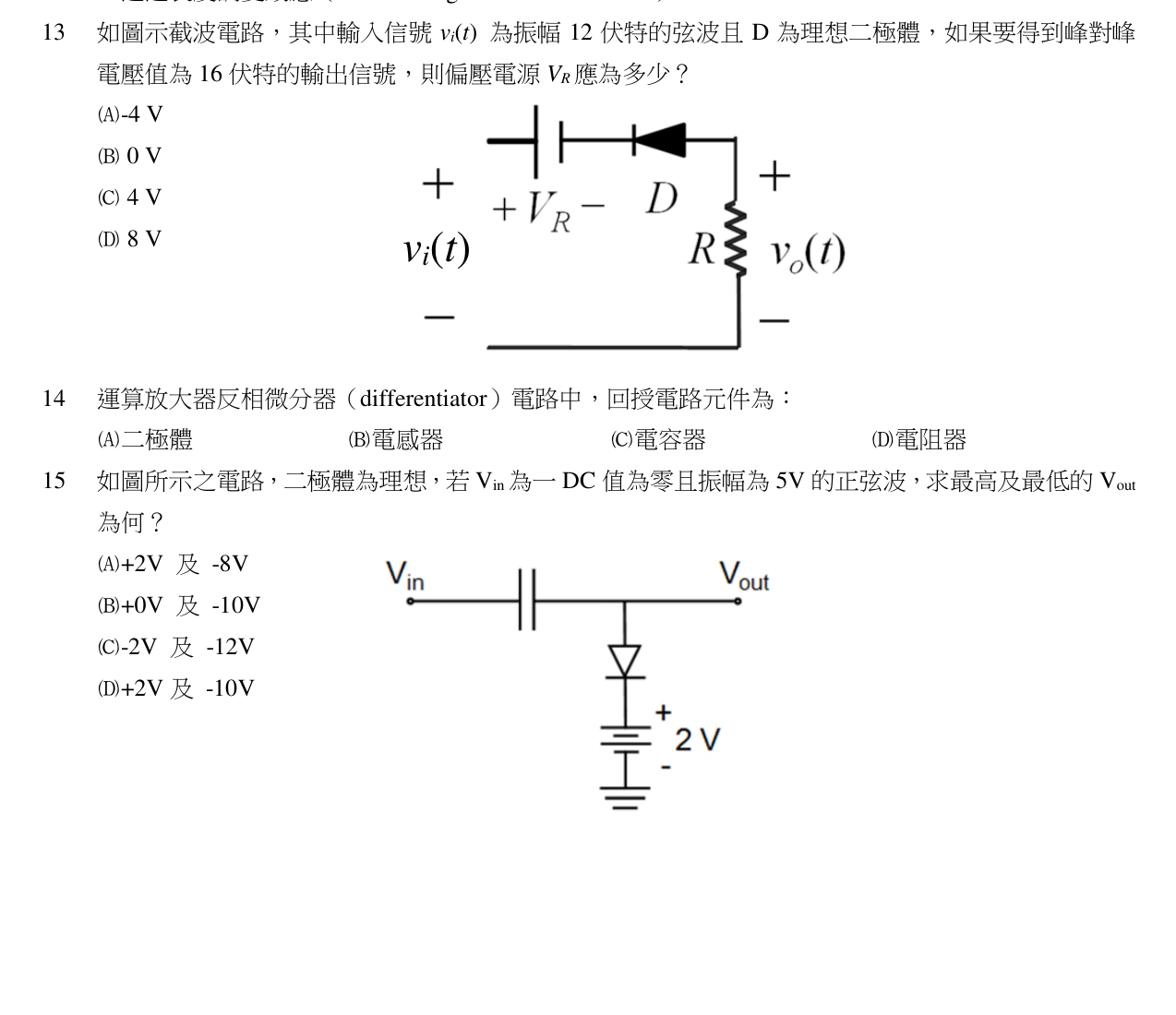

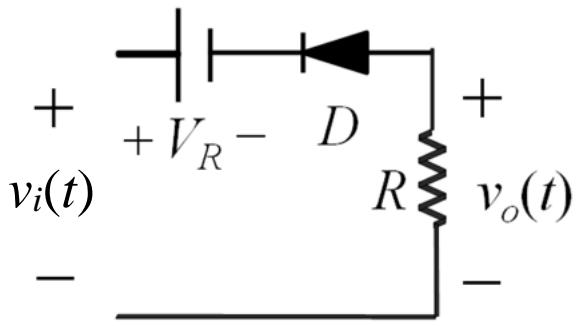

如圖示截波電路，其中輸入信號 $v_{i} (t)$ 為振幅 $12$ 伏特的弦波且 $D$ 為理想二極體，如果要得到峰對峰電壓值為 $16$ 伏特的輸出信號，則偏壓電源 $V_{R}$ 應為多少？

- 4

0

4

V正確答案

8

答案與詳解

正確答案

二極體導通時 v_o = v_i - V_R 被截掉上半部，要使峰對峰=16V，需 V_R = 4V。

載入中…

如圖示截波電路，其中輸入信號 vi​(t) 為振幅 12 伏特的弦波且 D 為理想二極體，如果要得到峰對峰電壓值為 16 伏特的輸出信號，則偏壓電源 VR​ 應為多少？
