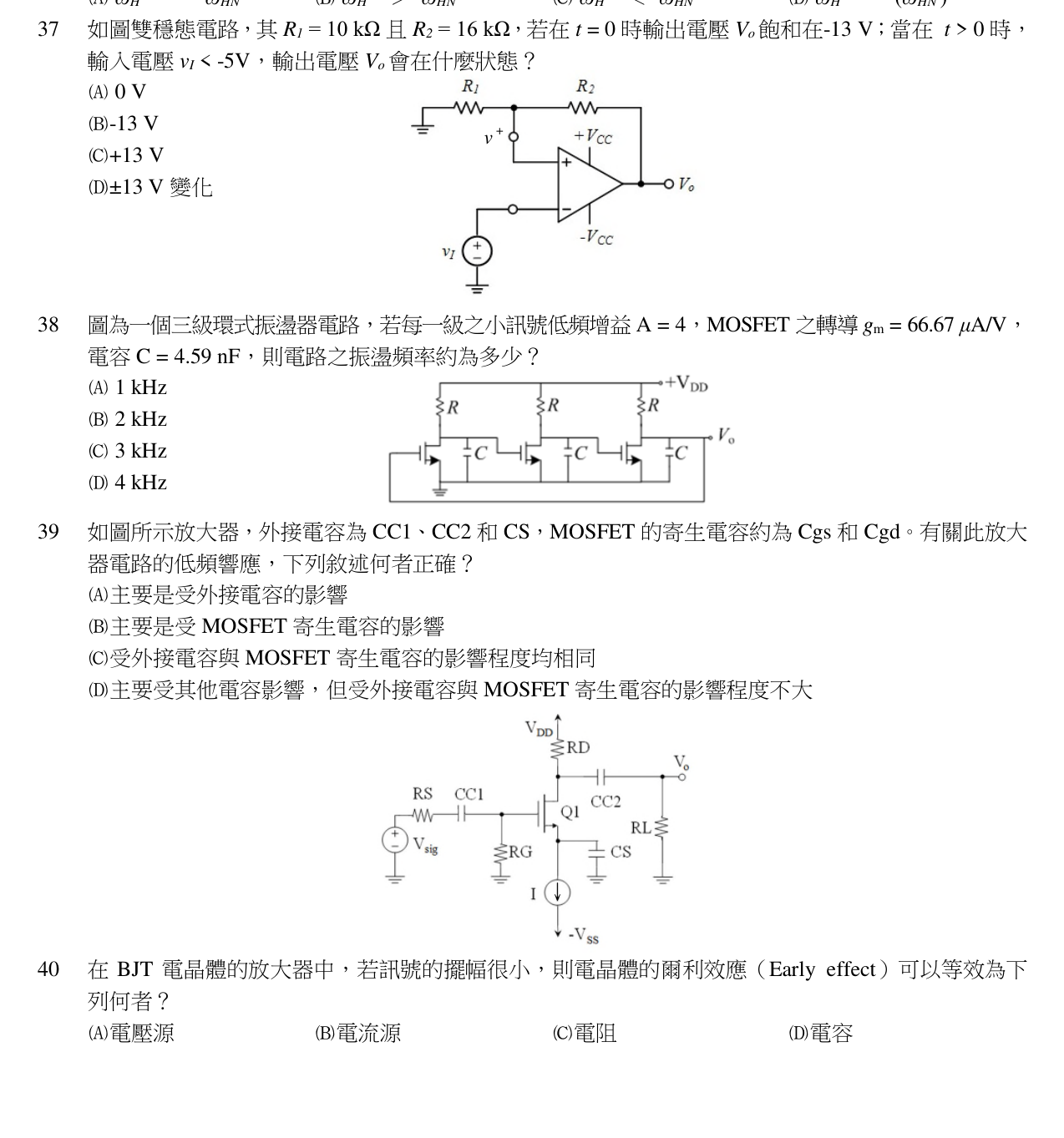

如圖雙穩態電路，其 $R_{1}=10\ k\Omega$ 且 $R_{2}=16\ k\Omega$ ，若在 t=0 時輸出電壓 $V_{o}$ 飽和在 -13 V；當在 t>0 時，輸入電壓 $v_{I}<-5V$ ，輸出電壓 $V_{o}$ 會在什麼狀態？

正確答案為 C。反相型施密特觸發器，下臨界 V_TL=(R1/(R1+R2))·(−13V)=−5V；當 v_I<−5V 時輸出由 −13V 翻轉到 +13V。

初考-電子工程電子學大意110 年第 37 題單選題

如圖雙穩態電路，其 $R_{1} = 10 k Ω$ 且 $R_{2} = 16 k Ω$ ，若在 t=0 時輸出電壓 $V_{o}$ 飽和在 -13 V；當在 t>0 時，輸入電壓 $v_{I} < - 5 V$ ，輸出電壓 $V_{o}$ 會在什麼狀態？

0 V

- 13 V

+ 13 V

正確答案

\pm 13 V

變化

答案與詳解

正確答案

反相型施密特觸發器，下臨界 V_TL=(R1/(R1+R2))·(−13V)=−5V；當 v_I<−5V 時輸出由 −13V 翻轉到 +13V。

v_I<V_TL=-5V 使 v_I<v+，op-amp 輸出翻轉至正飽和 +13V，且形成新穩態。
