初考-電子工程電子學大意110 年第 8 題單選題

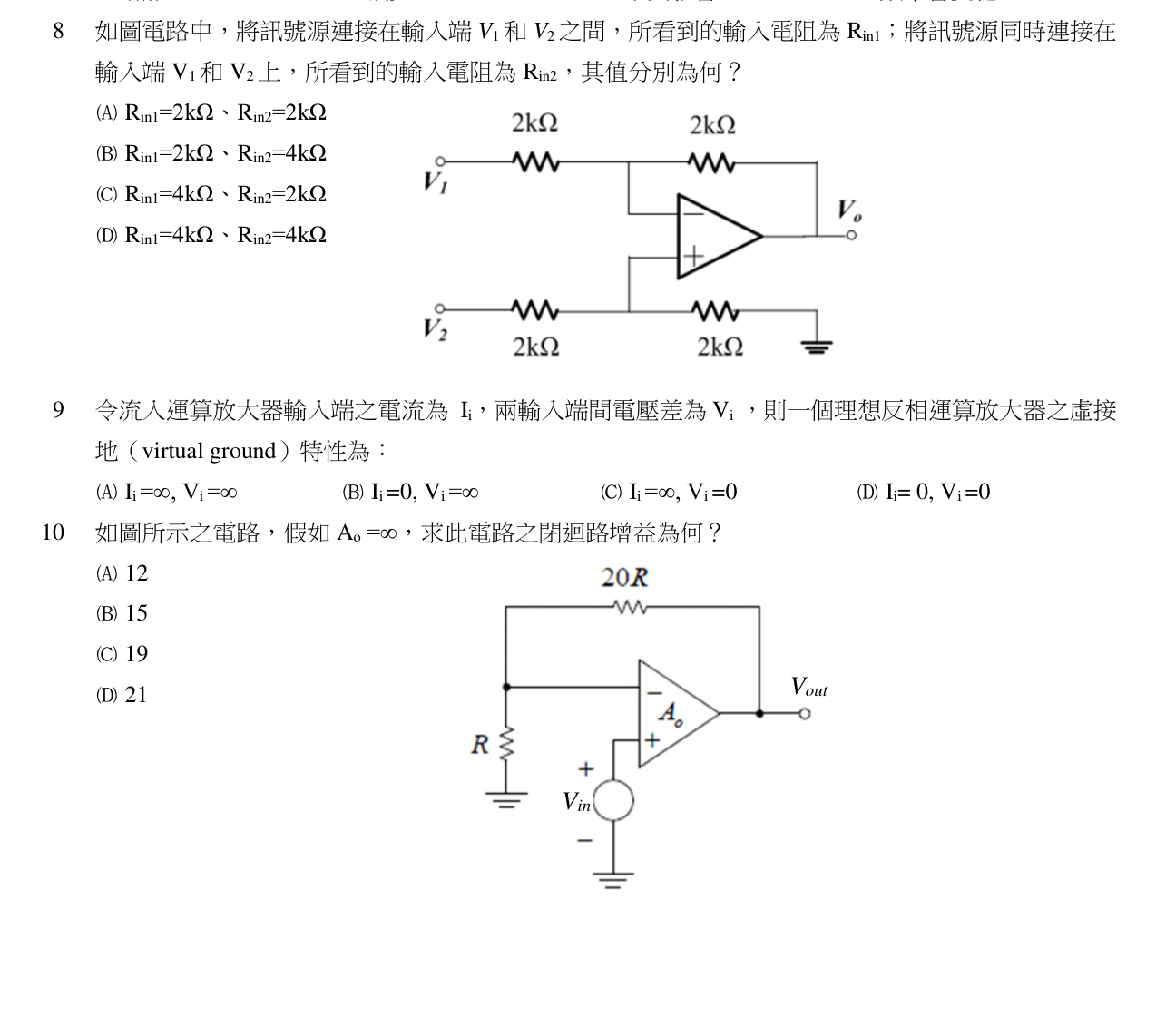

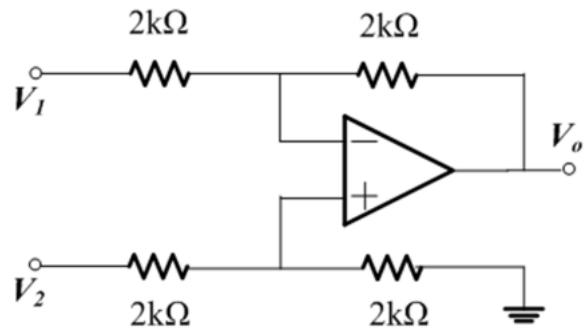

如圖電路中，將訊號源連接在輸入端 $V_{1}$ 和 $V_{2}$ 之間，所看到的輸入電阻為 $R_{in 1}$ ；將訊號源同時連接在輸入端 $V_{1}$ 和 $V_{2}$ 上，所看到的輸入電阻為 $R_{in 2}$ ，其值分別為何？

A$R_{in1}=2k\Omega$ 、 $R_{in2}=2k\Omega$

B$\mathrm{R_{in1} = 2k\Omega}$ 、 $\mathrm{R_{in2} = 4k\Omega}$

C$R_{in1}=4k\Omega$ 、 $R_{in2}=2k\Omega$正確答案

D$\mathrm{R}_{\mathrm{in1}} = 4\mathrm{k}\Omega$ 、 $\mathrm{R}_{\mathrm{in2}} = 4\mathrm{k}\Omega$

答案與詳解

正確答案

差動放大器輸入電阻：差動輸入 Rin1=兩輸入電阻串聯=4kΩ；共模輸入 Rin2=兩路徑並聯=2kΩ。

Rin1=4kΩ（差動輸入，兩 2kΩ 串聯）；Rin2=2kΩ（共模輸入，兩路徑各 4kΩ 並聯）。完全正確。
