初考-電子工程電子學大意110 年第 17 題單選題

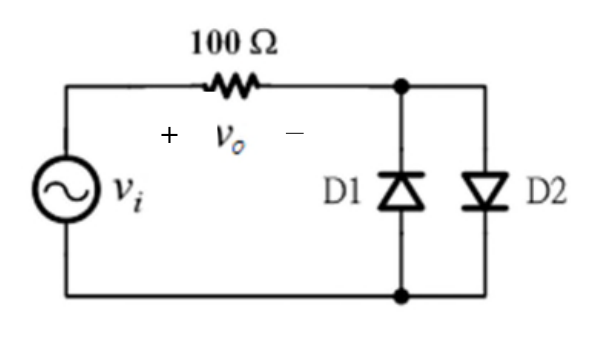

下圖電路中輸入信號為弦波 $v_{i} (t) = 0.5 sin 10 t$ 伏特，二極體 $D_{1}$ 與 $D_{2}$ 之導通電壓皆為 $0.7$ V，導通電阻為 $100$ Ω。則電壓 $v_{o} (t)$ 最大值為多少伏特？

題目附圖

A

0.7

B

0.5

C

0.2

D

0

正確答案

答案與詳解

D

正確答案

輸入峰值僅0.5V，D1與D2導通電壓門檻各為0.7V，任何時刻電壓皆不足以導通任一二極體，vo永遠為0。

為什麼答案是 D

輸入峰值0.5V小於導通門檻0.7V，無論正半週還是負半週，D1與D2皆不導通（截止狀態），電路中無電流，vo兩端電壓為0V，故最大值為0V。

考點：二極體箝位誤用考點：輸入峰值混淆輸出考點：錯誤電壓降計算考點：二極體截止條件
