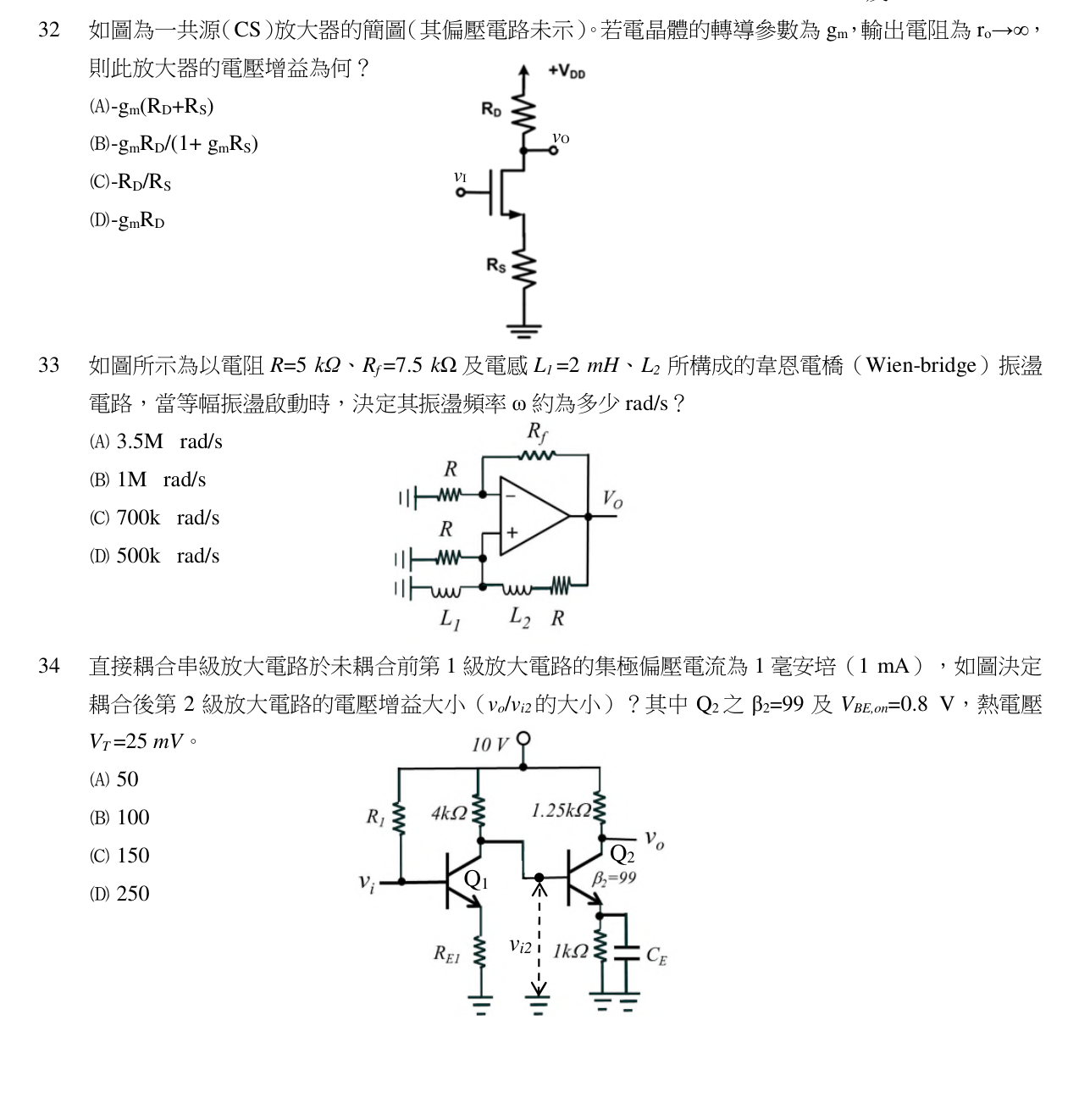

如圖為一共源（CS）放大器的簡圖（其偏壓電路未示）。若電晶體的轉導參數為 gm，輸出電阻為 ro→∞，則此放大器的電壓增益為何？

正確答案為 B。含源極退化電阻 $R_S$ 的 CS 放大器，電壓增益為 $A_v=-\dfrac{g_mR_D}{1+g_mR_S}$，故選 (B)。

初考-電子工程電子學大意110 年第 32 題單選題

如圖為一共源（CS）放大器的簡圖（其偏壓電路未示）。若電晶體的轉導參數為 $g_{m}$ ，輸出電阻為 $r_{o} \to \infty$ ，則此放大器的電壓增益為何？

- g_{m} (R_{D} + R_{S})

- g_{m} R_{D} / (1 + g_{m} R_{S})

正確答案

- R_{D} / R_{S}

- g_{m} R_{D}

答案與詳解

正確答案

含源極退化電阻 $R_S$ 的 CS 放大器，電壓增益為 $A_v=-\dfrac{g_mR_D}{1+g_mR_S}$，故選 (B)。
