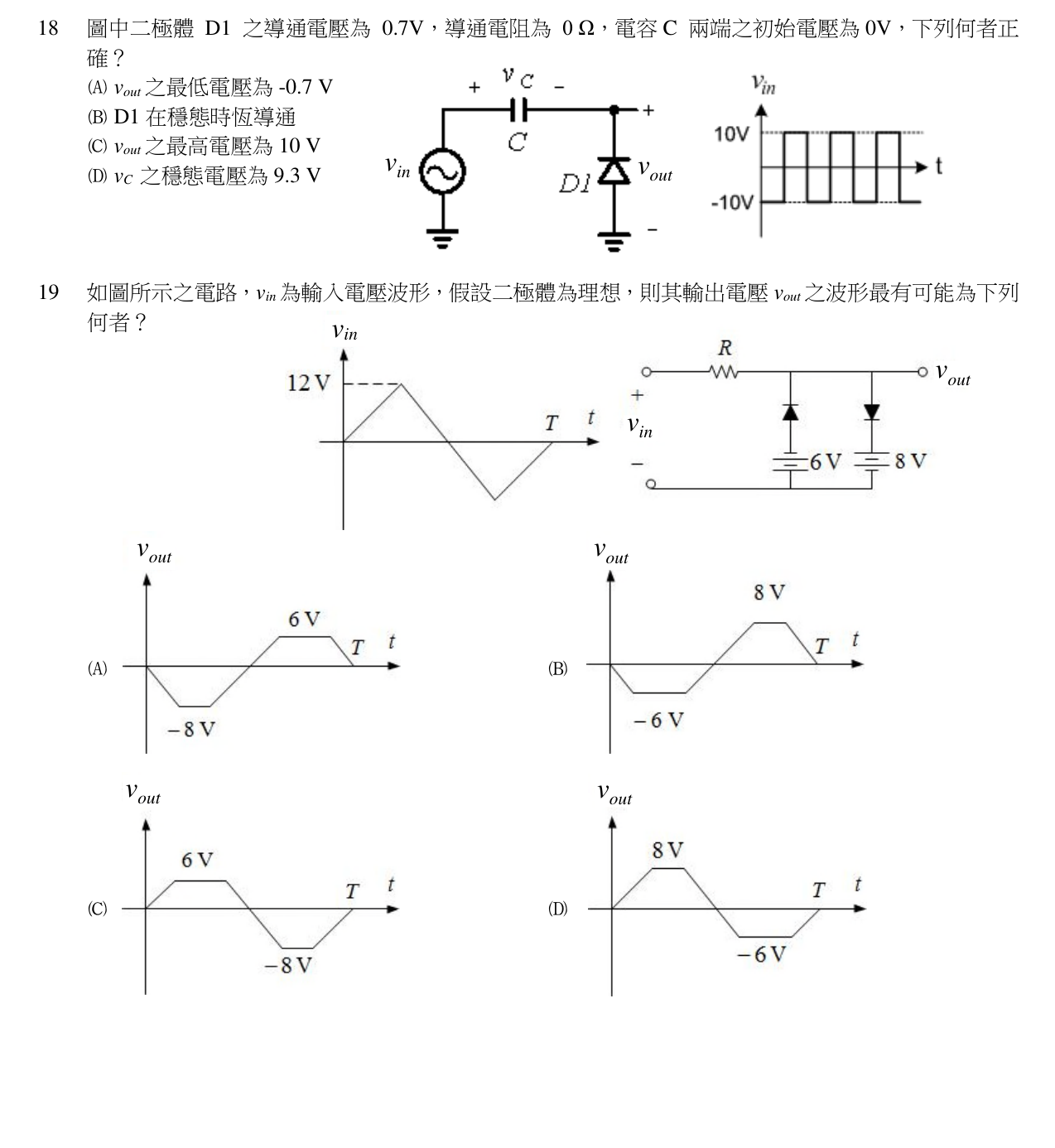

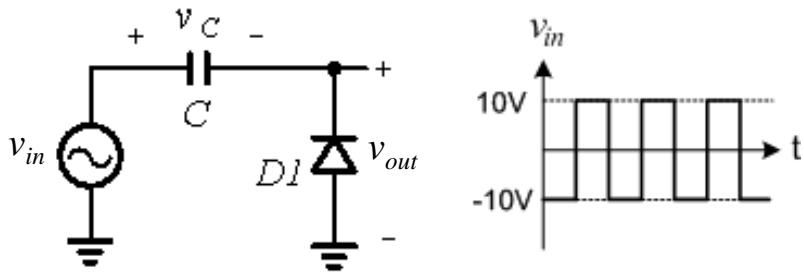

圖中二極體 D1 之導通電壓為 0.7V，導通電阻為 0 Ω，電容 C 兩端之初始電壓為 0V，下列何者正確？
Avout 之最低電壓為 -0.7 V正確答案
BD1 在穩態時恆導通
Cvout 之最高電壓為 10 V
DvC 之穩態電壓為 9.3 V
答案與詳解
為什麼答案是 A
電路為箝位電路(DC Restorer)。由圖可見：電容C串聯在輸入與輸出之間，D1從輸出節點接地（陽極朝下）。當vin為負半周(-10V)時，D1順向導通，vout被箝位在-0.7V（二極體導通壓降）；此時電容充電至Vc = |-10| - 0.7 = 9.3V。穩態時vout最低電壓即為-0.7V，正確。
考點：箝位電路最低電壓考點：二極體導通條件考點：穩態電容電壓影響考點：電容極性與穩態值
