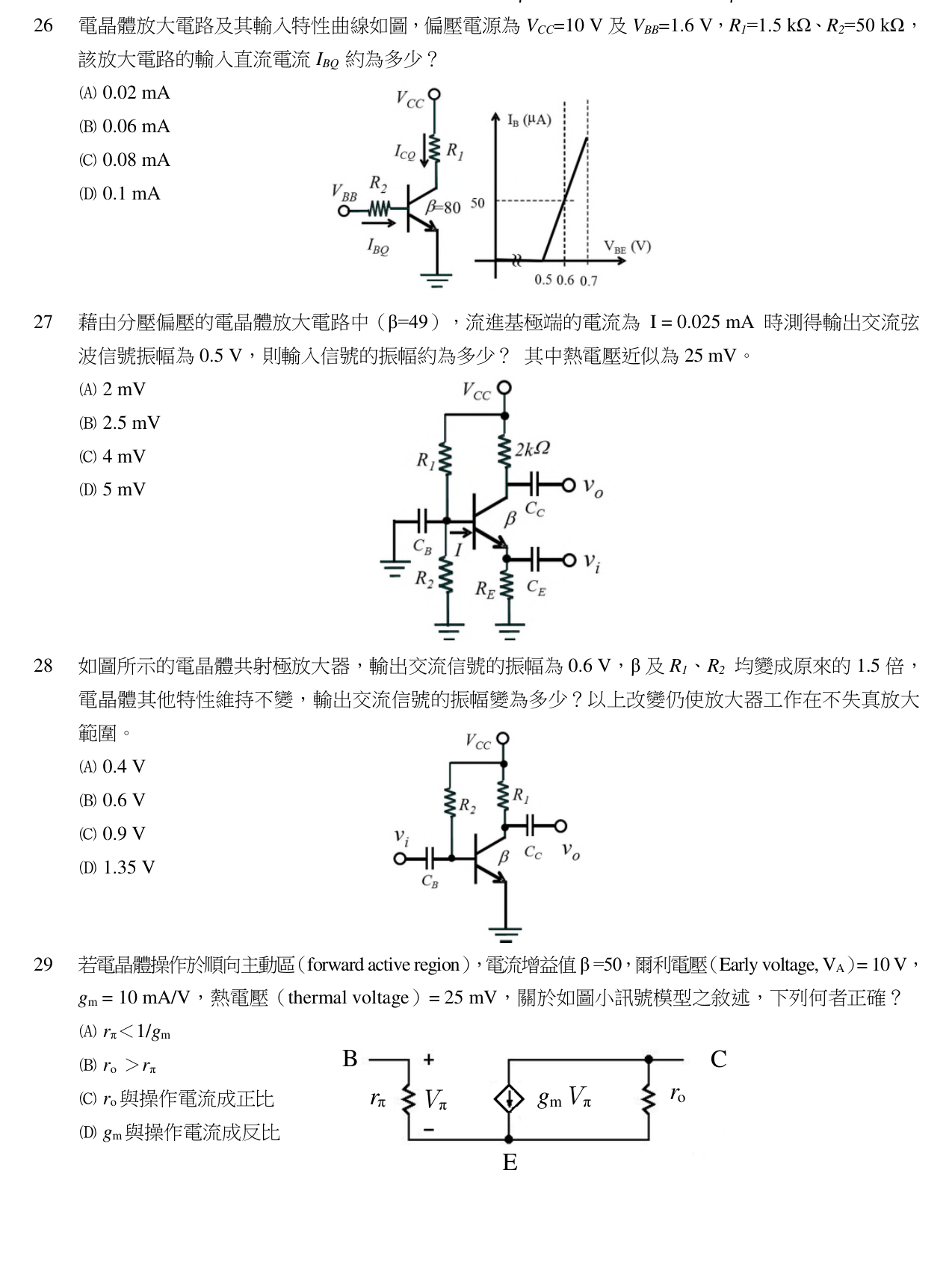

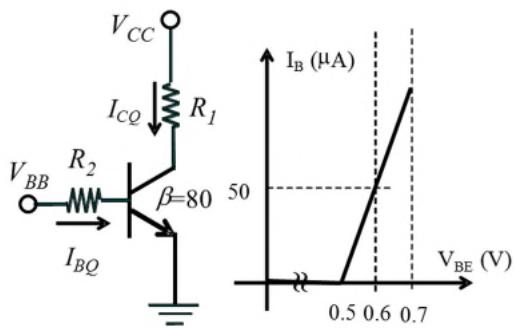

電晶體放大電路及其輸入特性曲線如圖，偏壓電源為 $V_{CC}=10\ V$ 及 $V_{BB}=1.6\ V$ ， $R_{1}=1.5\ k\Omega$ 、 $R_{2}=50\ k\Omega$ ，該放大電路的輸入直流電流 $I_{BQ}$ 約為多少？

正確答案為 A。由 KVL 求 $V_{BE}$，再從輸入特性曲線讀出對應 $I_{BQ}\approx 20\,\mu A=0.02$ mA。

初考-電子工程電子學大意110 年第 26 題單選題

電晶體放大電路及其輸入特性曲線如圖，偏壓電源為 $V_{C C} = 10$ V 及 $V_{B B} = 1.6$ V， $R_{1} = 1.5$ k $Ω$ 、 $R_{2} = 50$ k $Ω$ ，該放大電路的輸入直流電流 $I_{B Q}$ 約為多少？

0.02

mA正確答案

0.06

0.08

0.1

答案與詳解

正確答案

由 KVL 求 $V_{BE}$，再從輸入特性曲線讀出對應 $I_{BQ}\approx 20\,\mu A=0.02$ mA。

KVL 解得 $I_{BQ}=(V_{BB}-V_{BE})/R_2=(1.6-0.6)/50k=0.02$ mA。
