初考-電子工程電子學大意110 年第 15 題單選題

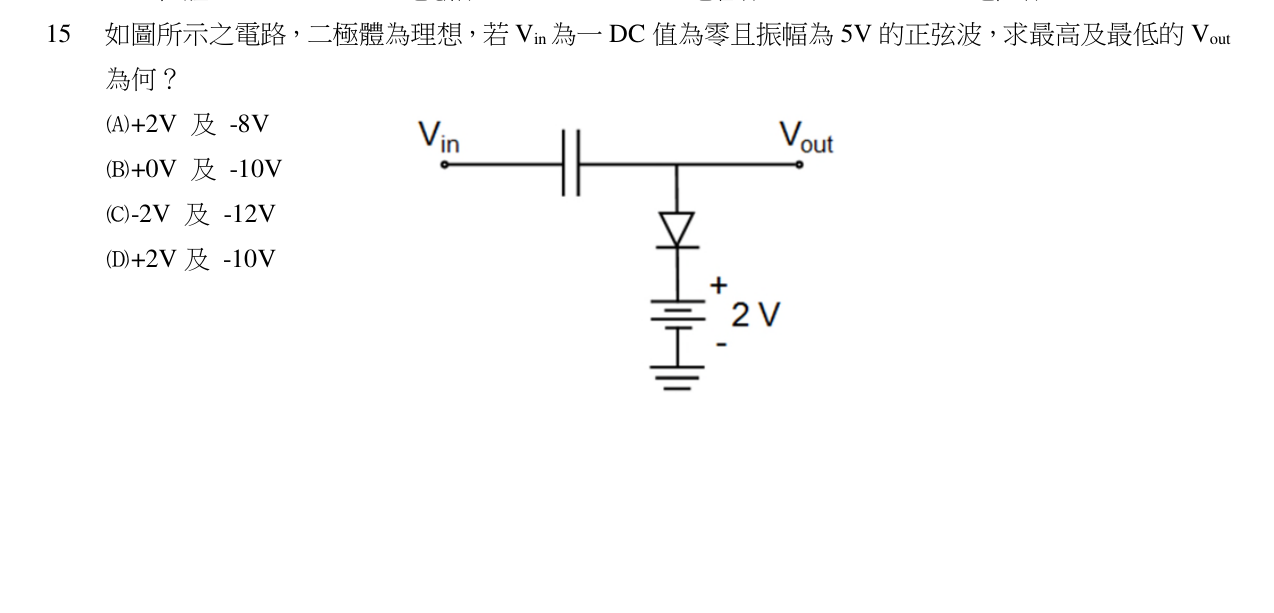

如圖所示之電路，二極體為理想，若 Vin 為一 DC 值為零且振幅為 5V 的正弦波，求最高及最低的 Vout 為何？

題目附圖

A+2V 及 -8V正確答案

B+0V 及 -10V

C-2V 及 -12V

D+2V 及 -10V

答案與詳解

A

正確答案

此為負位準箝位電路(clamper)疊加正向限位,Vout在+2V與-8V之間擺動。

為什麼答案是 A

正確。箝位電路將正峰箝位於+2V,負峰為+2V-10V=-8V。
